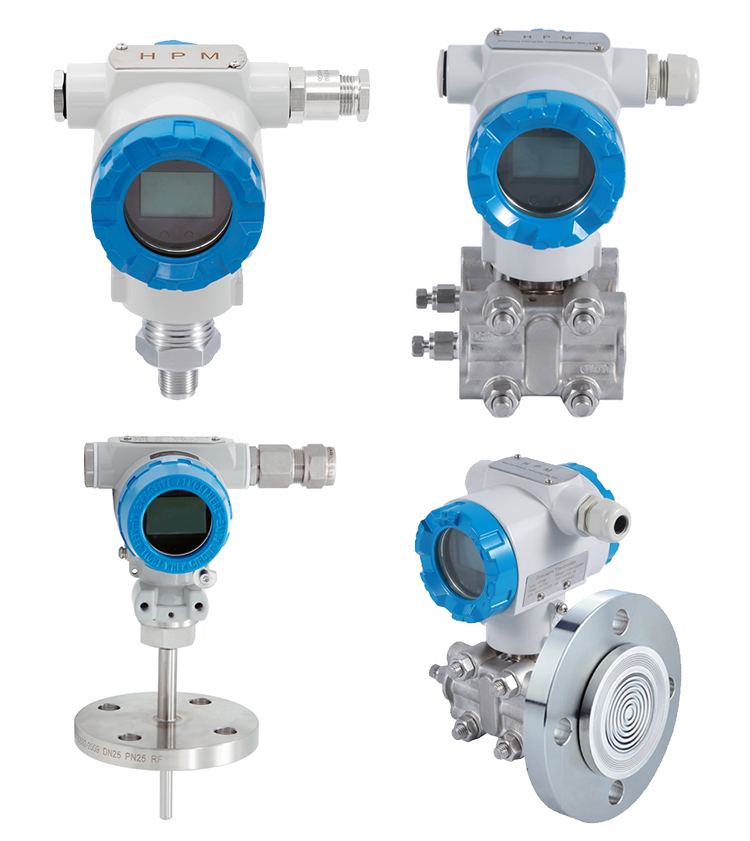

火電廠作為能源供給的核心樞紐，其機組運行的穩定性、安全性與高效性直接關系到區域電力供應的可靠性。在火電廠復雜的熱力循環系統中，壓力、溫度參數的精準監測是實現鍋爐燃燒優化、汽輪機調速控制、熱力系統平衡的關鍵環節。我司深耕壓力變送器與溫度變送器研發生產多年，憑借高穩定性、寬量程適配、抗惡劣環境等核心優勢，已為國內多家大型火電廠提供了定制化監測解決方案，成功應用于鍋爐、汽輪機、凝汽器等關鍵設備，助力電廠實現參數精準把控、能耗優化與安全運維。以下將詳細介紹變送器在火電廠核心設備的應用場景、參數要求及安裝規范。

一、火電廠核心設備與變送器應用場景

火電廠的熱力系統由鍋爐、汽輪機、發電機、凝汽器、除氧器、給水泵等關鍵設備組成，壓力 / 溫度變送器的應用貫穿 “燃料燃燒 - 熱能轉化 - 機械能輸出 - 余熱回收” 全流程，具體應用設備及監測目的如下：

1. 鍋爐系統（核心用點：爐膛、汽包、過熱器、省煤器）

應用設備：爐膛、汽包、水冷壁、過熱器、再熱器、省煤器

監測目的：實時掌握燃燒工況、汽水循環狀態，防止超溫超壓導致設備損壞，保障鍋爐穩定燃燒

具體應用：

        爐膛壓力監測：規避爐膛正壓噴火、負壓塌爐風險；

        汽包壓力 / 溫度監測：控制蒸汽生成參數，確保蒸汽品質；

        過熱器 / 再熱器進出口溫度 / 壓力監測：防止管材超溫氧化，保障蒸汽參數達標；

        省煤器進出口水溫 / 水壓監測：優化熱量回收效率。

2. 汽輪機系統（核心用點：進汽口、抽汽口、排汽口）

應用設備：高壓缸、中壓缸、低壓缸、抽汽管道

監測目的：控制蒸汽進汽參數，保障汽輪機平穩調速，防止設備熱沖擊

具體應用：

        汽輪機進汽壓力 / 溫度監測：匹配機組負荷需求，調節閥門開度；

        抽汽管道壓力 / 溫度監測：為除氧器、加熱器提供穩定熱源；

        排汽壓力監測：聯動凝汽器真空度控制，提升機組效率。

3. 輔助系統（核心用點：凝汽器、除氧器、給水泵、循環水泵）

應用設備：凝汽器、除氧器、給水泵、循環水泵、高壓加熱器

監測目的：保障輔助系統穩定運行，為核心設備提供可靠支撐

具體應用：

        凝汽器真空度（負壓）監測：優化冷凝效果，降低汽輪機排汽損失；

        除氧器壓力 / 溫度監測：確保給水含氧量達標，防止設備腐蝕；

        給水泵出口壓力監測：保障鍋爐給水壓力穩定，防止斷水事故；

        高壓加熱器進出口水溫 / 水壓監測：優化回熱循環效率。

二、火電廠用壓力 / 溫度變送器核心參數要求

火電廠工況具有高溫、高壓、高振動、介質腐蝕性強（如含硫煙氣、高溫蒸汽）等特點，對變送器的參數提出了嚴苛要求，我司產品針對性適配如下：

1. 壓力變送器參數要求

2. 溫度變送器參數要求

三、火電廠變送器安裝示意圖與規范

科學的安裝方式是保障變送器測量精度與使用壽命的關鍵，結合火電廠設備特點，以下為核心場景的安裝示意圖及規范（示意圖采用文字示意 + 安裝要點說明）：

1. 安裝示意圖（文字示意）

【鍋爐汽包壓力監測】汽包側壁 → 取壓口（DN20/DN25，焊接式）→ 截止閥 → 冷卻套管（長度300~500mm）→ 壓力變送器
（垂直安裝，膜片朝下）→ 信號電纜 → DCS系統【汽輪機進汽溫度監測】進汽管道 → 插入式安裝座（法蘭連接）→ 溫度探頭（插
入深度≥管道內徑1/3）→ 溫度變送器（就近安裝，避免高溫直曬）→ 信號電纜 → DCS系統【凝汽器真空度監測】凝汽器頂部 → 取
壓口（DN15，密封式）→ 負壓變送器（水平安裝，避免冷凝水積聚）→ 信號電纜 → DCS系統

2. 核心安裝規范

壓力變送器：取壓口應避開管道彎頭、閥門節流處，確保介質平穩；高溫場景必須加裝冷卻套管，防止變送器殼體超溫；負壓測量時需保障取壓管路密封無泄漏。

溫度變送器：探頭插入深度需滿足測量要求（管道測量時≥內徑 1/3），避免接觸管道壁；在高振動設備（如給水泵）上安裝時，需加裝防震支架；接線處做好防水密封，防止水汽侵入。

整體要求：變送器安裝位置應便于檢修，遠離強電磁干擾源（如電機、變頻器）；信號電纜采用屏蔽線，布線避開高溫管道、蒸汽管道，做好隔熱防護。

火電廠的安全高效運行離不開精準的參數監測，我司壓力 / 溫度變送器憑借高適配性、高穩定性、高精準度的核心優勢，已在國內多家火電廠實現長期穩定運行，有效助力電廠降低運維成本、提升能源利用效率。我們可根據電廠不同設備的工況特點，提供定制化的產品選型、安裝指導及售后維護服務，為火電廠熱力系統監測提供全方位保障。

如果您有具體的設備參數、工況需求或項目合作意向，歡迎隨時聯系我們，我們將為您提供專業的解決方案！
