在石油化工、能源、食品醫藥、環保、冶金等工業領域，液位測量是保障生產安全、優化工藝效率、實現精準管控的核心環節。雷達液位計憑借測量范圍廣、精度高、抗干擾能力強、適應惡劣環境等突出優勢，已逐步替代傳統浮球、壓差式液位計，成為工業液位測量的主流選擇。然而，工業工況千差萬別 —— 從常壓敞開的清水池到高壓密閉的反應釜，從低粘度的汽油到高粘度的瀝青，從干燥的顆粒物料到高粉塵的攪拌場景，不同環境對雷達液位計的傳播方式、抗干擾能力、介質兼容性提出了截然不同的要求。選對類型，能讓液位測量實現 “穩定可靠、長期免維護”；選型不當，則可能導致測量失真、設備損壞甚至安全生產隱患。本文聚焦四大主流雷達液位計類型，結合具體工況拆解適配邏輯，幫助行業用戶快速找準契合自身需求的產品，讓測量更精準、生產更高效。

一、選型核心邏輯：工況決定類型，特性匹配需求

雷達液位計通過發射電磁波反射測量液位，其選型的核心是讓產品特性適配工況的關鍵參數—— 包括介質狀態（液體 / 固體、腐蝕性 / 粘性）、容器結構（密閉 / 敞開、攪拌 / 靜置）、測量環境（溫度 / 壓力、粉塵 / 蒸汽）、安裝條件（空間大小、障礙物分布）等。不同類型雷達液位計的電磁波傳播方式、抗干擾能力、測量精度存在差異，需針對性選擇。

本文聚焦四大主流類型：高頻雷達液位計、導波雷達液位計、同軸導波雷達液位計、旁通同軸導波雷達液位計，結合具體工況拆解選型邏輯，助力用戶避開選型誤區。

二、四大雷達液位計類型：特性與工況適配

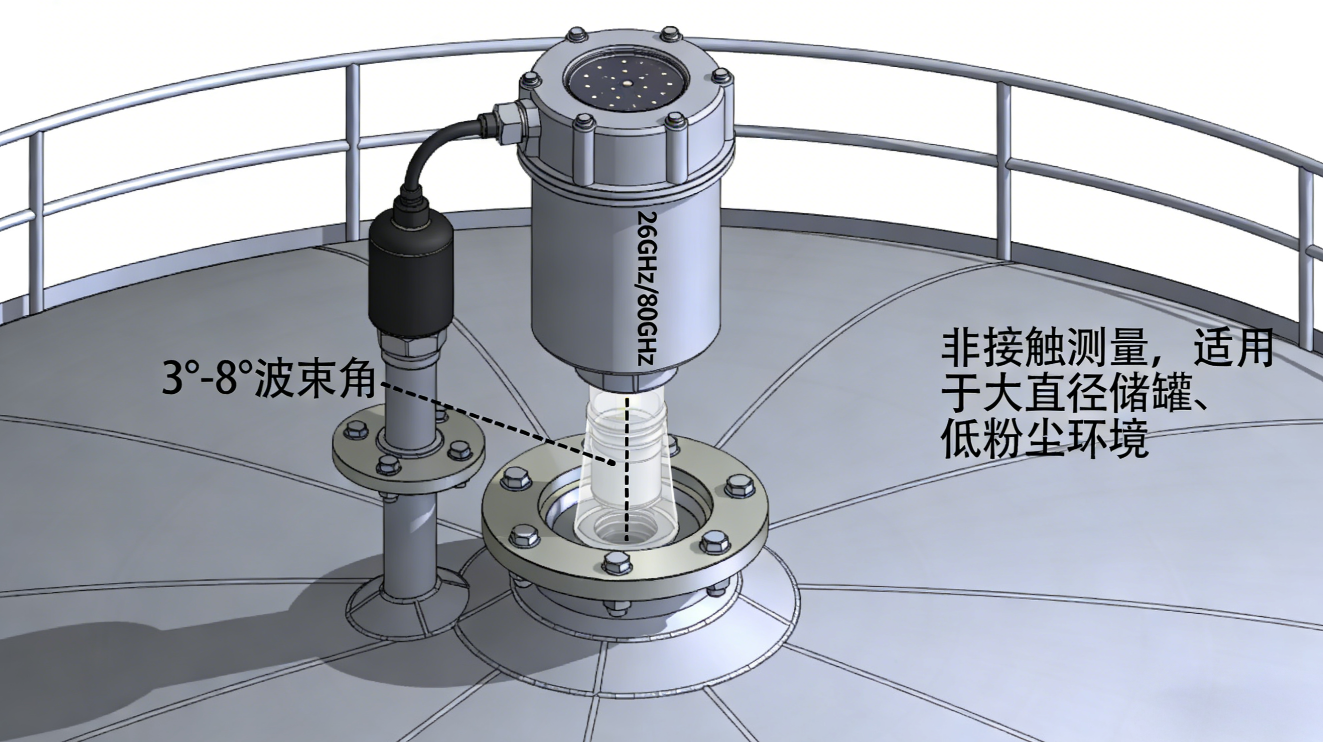

（一）高頻雷達液位計（非接觸式，常用 26GHz/80GHz）

1. 核心特性

• 非接觸測量，不與介質直接接觸，無磨損、無污染，維護成本低；

• 電磁波波束角?。?6GHz 波束角約 8°，80GHz 波束角僅 3°），能量集中，抗干擾能力強；

• 測量范圍廣（0.3-80m），精度高（±5mm），響應速度快（≤0.1s）；

• 不受介質密度、粘度、溫度（-40℃~250℃）、壓力（常壓～10MPa）影響，適應性強。

2. 適用工況（優先選擇場景）

介質類型：

• 液體：清水、污水、油品（汽油 / 柴油 / 原油）、化工溶劑（甲醇 / 乙醇）、酸堿溶液（濃度≤30% 的鹽酸 / 氫氧化鈉）等低至中粘度（≤500mPa?s）、無強粘附性的介質；

• 固體：顆粒狀（糧食、塑料顆粒、水泥）、粉末狀（面粉、煤粉）等流動性較好、無嚴重掛壁的固體物料。

容器與環境：

• 容器：大直徑儲罐（直徑≥5m）、敞開池、常壓 / 高壓密閉罐（如原油儲罐、化工反應釜）；

• 環境：無嚴重粉塵（粉塵濃度≤10g/m3）、無大量蒸汽或霧氣的場景；允許存在少量障礙物（如攪拌槳、扶梯），但需避開波束路徑。

安裝條件：頂部安裝，需預留足夠安裝空間（探頭下方無遮擋），適合無法近距離接觸介質的工況（如有毒、腐蝕性介質）。

3. 不適用于

• 高粘度（＞500mPa?s）、強粘附性介質（如瀝青、膠水），易導致探頭掛壁，影響電磁波反射；

• 高粉塵環境（粉塵濃度＞20g/m3）或大量蒸汽場景（如鍋爐汽包），電磁波易被吸收或散射，測量失真；

• 小直徑容器（直徑＜1m）或容器內障礙物密集（如多根攪拌槳），波束易被遮擋

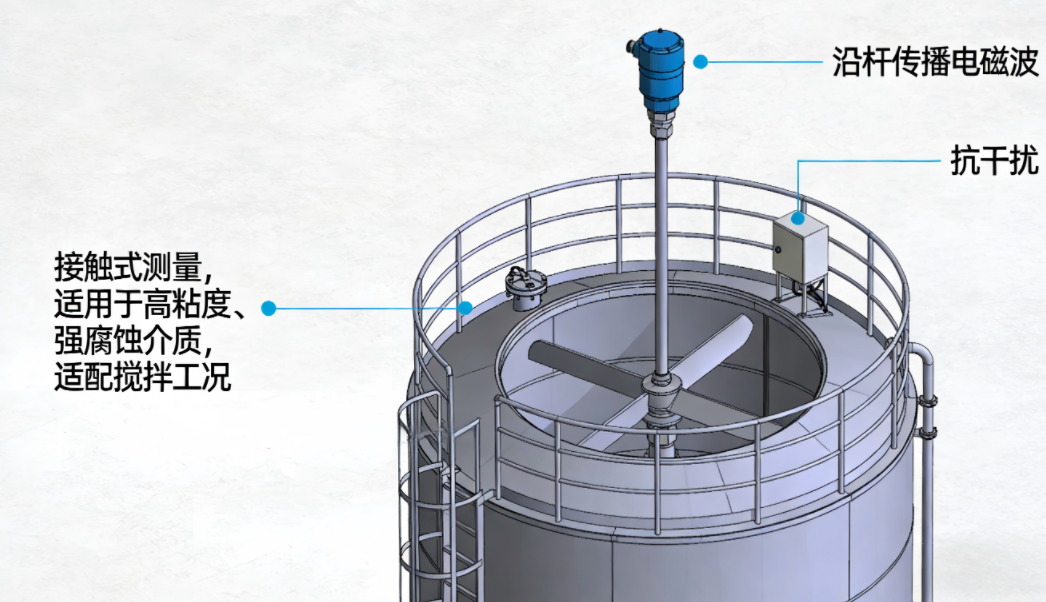

（二）導波雷達液位計（接觸式，基于導波桿 / 纜傳播）

1. 核心特性

• 接觸式測量，電磁波沿導波桿 / 導波纜傳播，能量不擴散，抗干擾能力極強；

• 不受介質密度、粘度、溫度（-196℃~450℃）、壓力（常壓～40MPa）影響，可測量高粘度（≤20000mPa?s）、易結晶介質；

• 測量范圍中等（0.3-30m），精度高（±3mm），適合小空間、復雜工況；

• 安裝靈活，可頂部或側面安裝，適配小直徑容器（直徑≥0.5m）。

2. 適用工況（優先選擇場景）

介質類型：

• 液體：高粘度介質（如瀝青、糖漿、潤滑油）、易結晶介質（如燒堿溶液、尿素溶液）、強腐蝕性介質（如濃鹽酸、濃硫酸）、含雜質懸浮液（如泥漿、污水含砂）；

• 固體：塊狀物料（如礦石、煤炭）、高濕度粉末（如濕水泥、煤粉）等流動性差、易搭橋的固體物料。

容器與環境：

• 容器：小直徑儲罐、反應釜、攪拌罐（攪拌強度大，無影響）、密閉高壓罐（如加氫反應釜）；

• 環境：高粉塵、大量蒸汽、霧氣濃重的場景（電磁波沿導波體傳播，不受外部環境干擾）；容器內障礙物密集（如多根管道、攪拌槳）的復雜結構。

安裝條件：適合需要近距離接觸介質、非接觸式雷達易受干擾的工況；導波桿 / 纜需垂直插入介質，避免與容器壁或障礙物碰撞。

3. 不適用于

• 介質易粘附導波體且難以清理的場景（如粘稠膠水、瀝青長期附著，會影響電磁波傳遞）；

• 介質中有大量堅硬雜質（如金屬顆粒），易撞擊損壞導波桿 / 纜；

• 要求完全無接觸測量的工況（如高純度半導體材料、有毒且易污染的介質）。

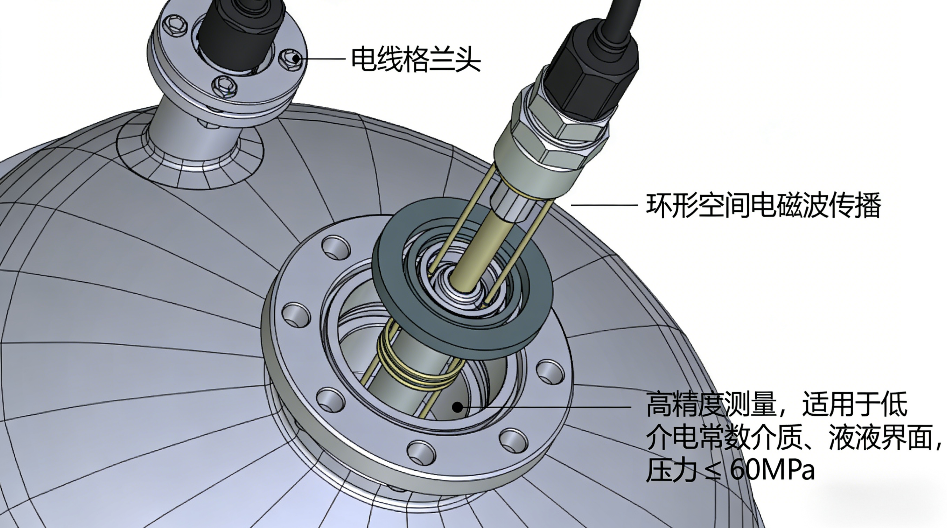

（三）同軸導波雷達液位計（接觸式，同軸雙套管結構）

1. 核心特性

• 基于導波雷達升級，采用內桿 + 外管的同軸結構，電磁波在內外管之間的環形空間傳播，能量更集中，抗干擾性更強；

• 測量精度極高（±1mm），分辨率 0.01mm，適合微量液位、界面測量（如油水界面、液液分層）；

• 可測量極低介電常數介質（εr≥1.6），如液化氣、輕烴、甲醇水溶液等；

• 溫度適應范圍廣（-200℃~400℃），壓力可達 60MPa，適配極端工況。

2. 適用工況（優先選擇場景）

介質類型：

• 液體：極低介電常數介質（液化氣、乙烷、丙烷）、高純度介質（電子級化學品、制藥原料）、液液界面測量（如原油 - 水、柴油 - 甘油分層）、微量液位（測量范圍 0.1-5m）；

• 特殊介質：易揮發、易冷凝介質（如甲醛、丙酮），同軸結構可避免冷凝液附著影響測量。

容器與環境：

• 容器：小直徑高壓罐（如液化氣儲罐、高壓反應釜）、微量計量罐、實驗室設備、界面分離罐；

• 環境：高溫高壓、強腐蝕、高蒸汽的極端環境（如核工業、航天領域的特種容器）。

安裝條件：適合對測量精度要求極高、介質介電常數低、普通導波雷達無法準確測量的工況；需垂直安裝，同軸套管需完全插入介質，避免彎曲。

3. 不適用于

• 介質中含有大量固體顆?；蚶w維（易堵塞同軸套管環形空間，影響電磁波傳播）；

• 大直徑容器的大范圍測量（測量范圍≤10m，性價比低于高頻雷達）；

• 介質粘度極高（＞50000mPa?s），易粘附在套管內壁且難以清理。

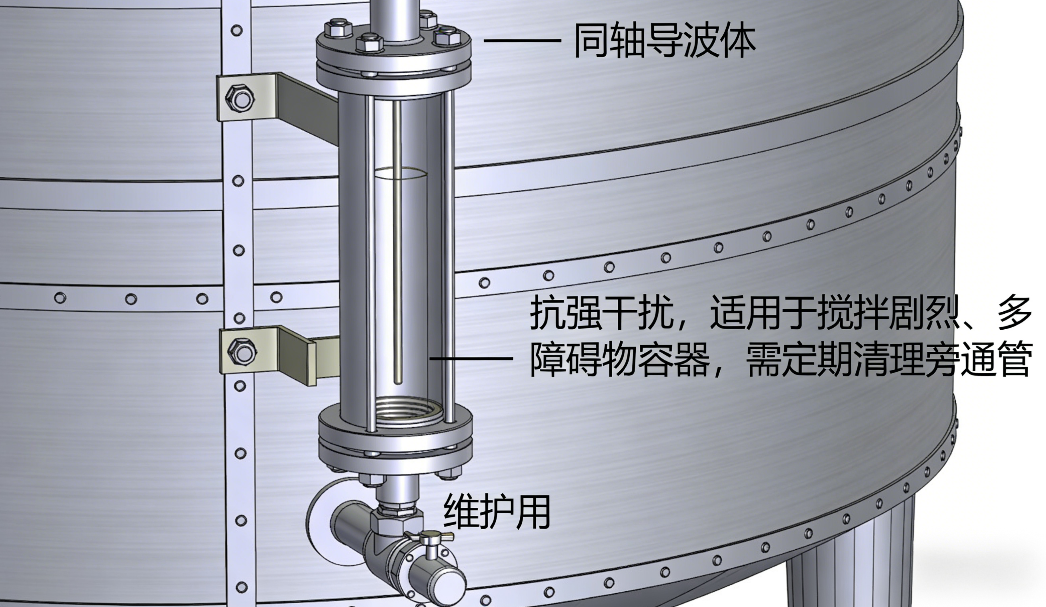

（四）旁通同軸導波雷達液位計（接觸式，旁通管 + 同軸結構）

1. 核心特性

• 結合旁通管與同軸導波結構，通過旁通管引出介質，導波體安裝在旁通管內，避免直接接觸主容器內的復雜介質；

• 抗干擾能力最強，完全不受主容器內攪拌、湍流、障礙物、高粉塵的影響；

• 測量穩定，維護方便（可單獨拆卸旁通管內的導波體，不影響主容器工況）；

• 適配極端復雜工況，測量精度高（±1mm），范圍 0.3-20m。

2. 適用工況（優先選擇場景）

介質類型：

• 液體：強湍流、攪拌劇烈的介質（如反應釜內的化工原料、發酵罐內的液體）、含大量氣泡或泡沫的介質（如啤酒發酵液、洗滌劑溶液）、高粘度 + 強粘附性介質（如樹脂、涂料）；

• 固體：易搭橋、易掛壁的固體物料（如濕煤粉、礦石粉）、大塊狀混合物料（如建筑垃圾、礦石）。

容器與環境：

• 容器：攪拌罐、反應釜、大直徑不規則容器（如球形罐、臥式罐）、有大量障礙物（如內部盤管、支架）的容器；

• 環境：高粉塵、強蒸汽、介質波動劇烈的場景（如冶金行業的熔爐液位、化工行業的聚合反應釜）。

安裝條件：適合主容器內工況復雜、普通雷達無法穩定測量的場景；需在容器側壁安裝旁通管（上下兩端與容器連通），導波體垂直安裝在旁通管內。

3. 不適用于

• 介質易在旁通管內結晶、堵塞的場景（如燒堿溶液、鹽溶液，需定期清理旁通管）；

• 空間狹小，無法安裝旁通管的容器（旁通管需占用一定外部空間）；

• 低壓、易揮發介質（旁通管與主容器連通處可能出現介質泄漏風險，需加強密封）。

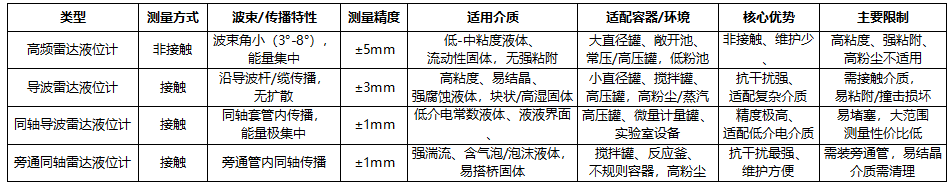

三、四大類型核心參數對比表

四、選型流程：四步精準匹配

1. 明確核心工況參數

• 介質：類型（液體 / 固體）、介電常數、粘度、腐蝕性、是否結晶 / 粘附 / 含氣泡；

• 容器：結構（密閉 / 敞開、直徑 / 高度）、是否攪拌、有無障礙物；

• 環境：溫度、壓力、粉塵濃度、蒸汽量；

• 要求：測量范圍、精度、安裝方式（頂部 / 側面）、維護頻率。

2. 初步篩選類型

• 非接觸需求→高頻雷達；

• 高粘度 / 易結晶 / 強腐蝕→導波雷達；

• 低介電常數 / 界面測量 / 高精度→同軸導波雷達；

• 攪拌劇烈 / 障礙物多 / 高粉塵→旁通同軸導波雷達。

3. 驗證適配性

• 核對溫度、壓力是否在產品額定范圍；

• 介質介電常數是否滿足要求（高頻雷達需 εr≥1.8，同軸導波≥1.6）；

• 安裝空間是否匹配（如旁通雷達需預留旁通管安裝位置）。

4. 優化選型細節

• 腐蝕性介質→選擇 PTFE 涂層探頭 / 哈氏合金導波體；

• 防爆環境→選擇 Ex d/Ex ia 防爆等級產品；

• 低溫工況→配置伴熱裝置，防止介質結晶。

五、選型誤區提醒

• 盲目追求高頻率：80GHz 高頻雷達波束角小，適合小障礙物場景，但高粉塵環境下與 26GHz 差異不大，無需過度追求；

• 忽視介電常數：低介電常數介質（如液化氣）用普通高頻雷達易測量失真，需優先選擇同軸導波雷達；

• 攪拌罐選非接觸雷達：攪拌槳會遮擋波束，導致測量波動，應選導波或旁通同軸導波雷達；

• 強粘附介質選接觸式：如膠水、瀝青會粘附導波體，反而適合非接觸高頻雷達（需定期清理探頭掛壁）。

雷達液位計的選型本質是 “工況與特性的精準匹配”，沒有絕對 “最優” 的類型，只有 “最適配” 的選擇。通過明確自身工況參數、對照四大類型的適配場景、遵循規范的選型流程，可有效避免選型失誤，確保液位測量的穩定性與精準性。

作為專業的雷達液位計生產廠家，我們擁有全系列產品覆蓋不同工況需求，可提供一對一工況分析與選型方案定制服務。如需進一步了解產品細節或獲取針對性建議，歡迎聯系我們的技術團隊，助力您的生產過程實現高效、安全、精準管控。
