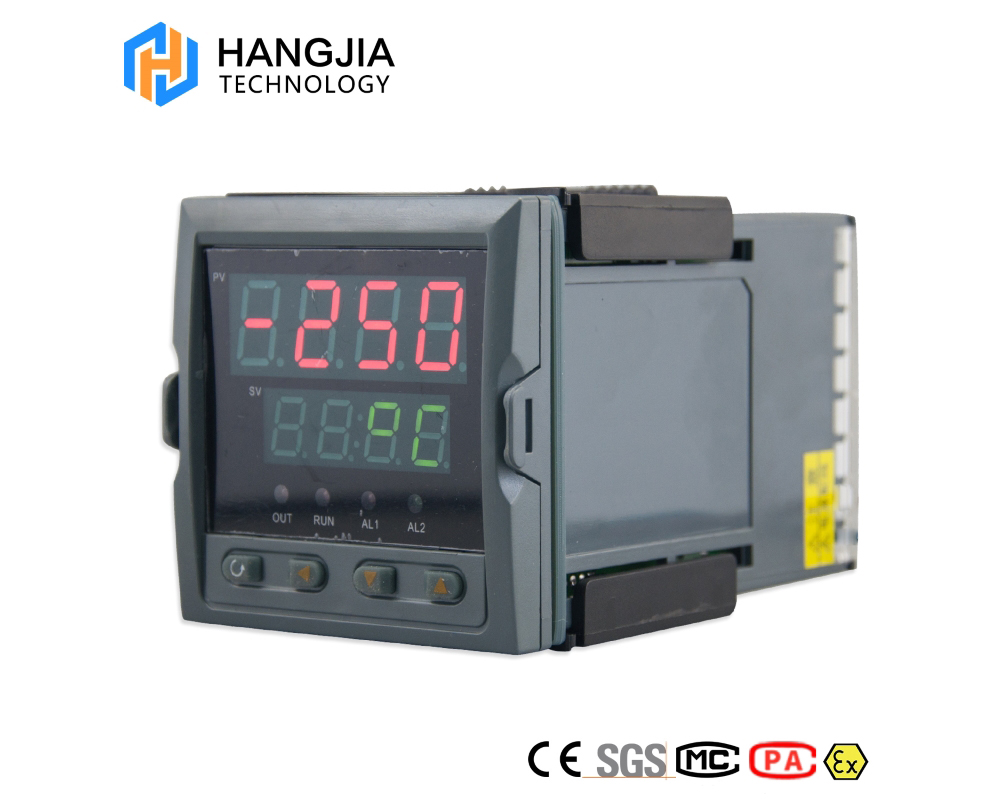

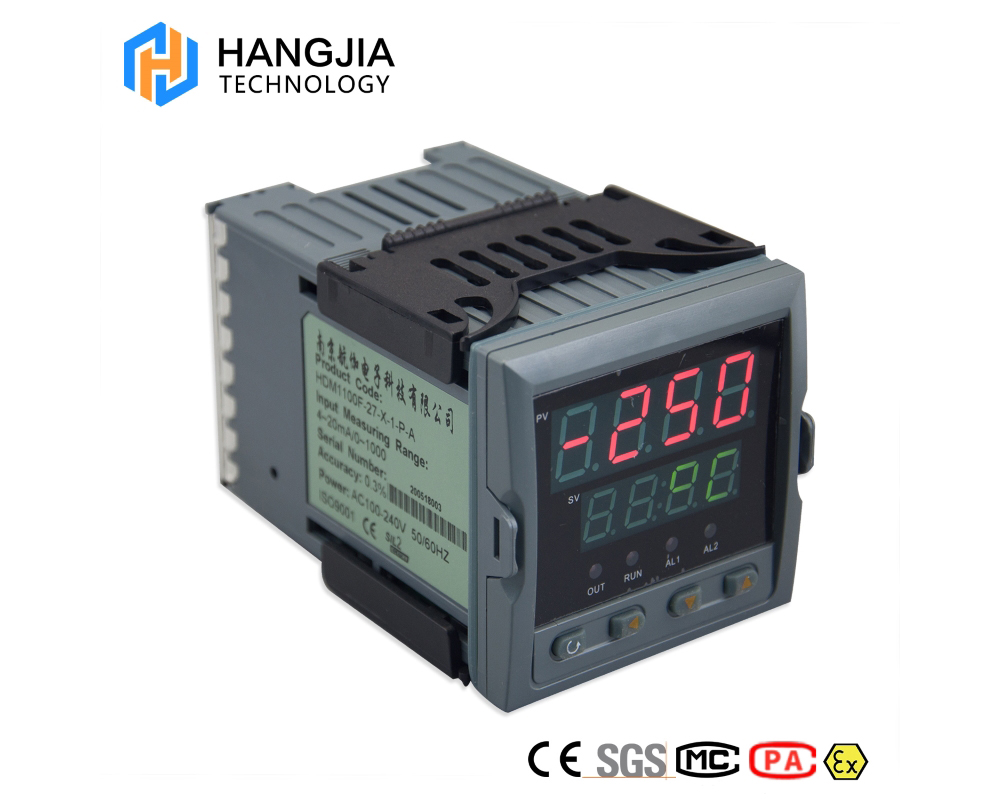

HDM1300模糊PID溫控器/調節儀采用模糊PID算式，控溫精度基本達±0.5℃。性價比高，操作簡單。7款外型尺寸，支持33種信號輸入功能，可與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、力等物理量的測量顯示，并配合各種執行器對電加熱設備和電磁、電動閥進行PID調節和控制、報警控制、數據采集等功能。適用于工業爐，電爐，烘箱，試驗設備，制鞋機械，注塑機械，包裝機械，食品機械，印刷機械等行業。支持2路報警功能，支持1路控制輸出或支持采用標準MODBUS RTU協議的RS485通訊接口，1路DC24V配電輸出。輸入端、輸出端、電源端光電隔離。100-240VAC/DC或12-36VDC開關電源供電，標準卡入式安裝，工作環境溫度在0-50℃，且相對濕度5-85%RH無凝結。

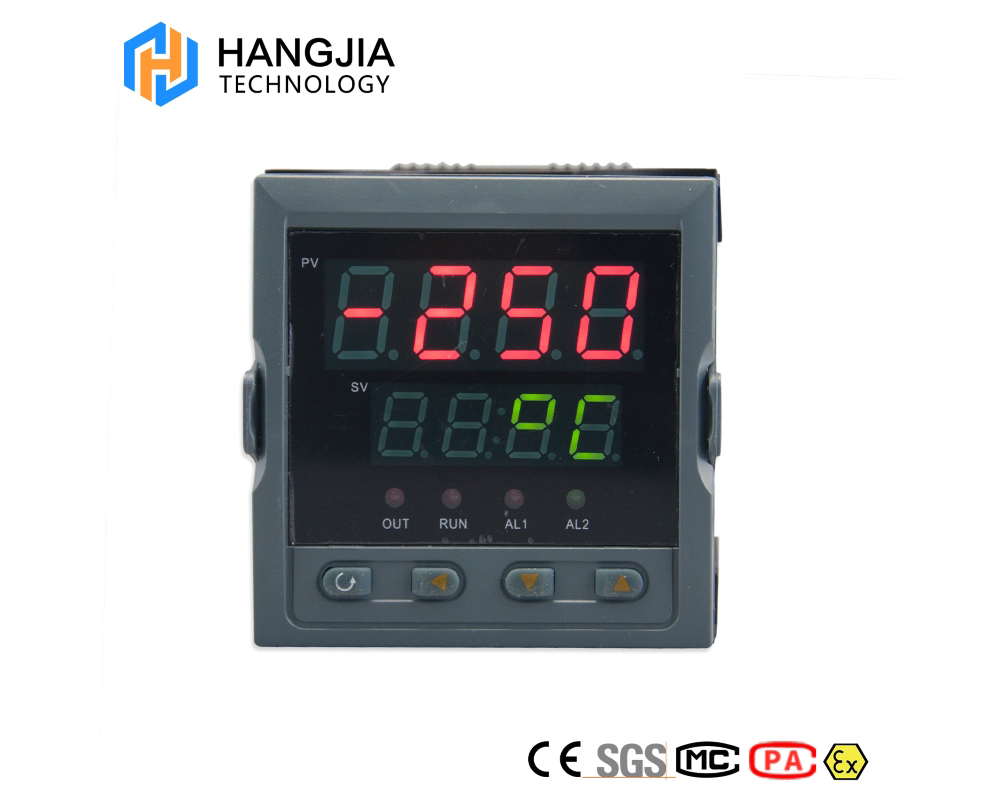

顯示面板外觀結構圖:

(1) PV顯示窗(測量值)

(2) SV顯示窗

   測量狀態下顯示內容由一級參數中的SDIS

   定義；參數設定狀態下顯示設定值

(3) 第一報警(AL1)、第二報警(AL2)指示燈、運行燈(RUN)

和輸出燈(OUT)

(4) 確認鍵

(5) 移位鍵

(6) 減少鍵

(7) 增加鍵

從外殼中取出表芯的方法:

儀表的表芯可以從表殼中拔出，其方法是將儀表前面板兩側的鎖扣向外側撥開，然后抓住儀表的前面板向外拔，即可使表芯與表殼分離。在回裝時，將表芯插入表殼后一定要推緊，并將鎖扣鎖緊，以保證防護標準。

儀表外形尺寸及開孔尺寸:

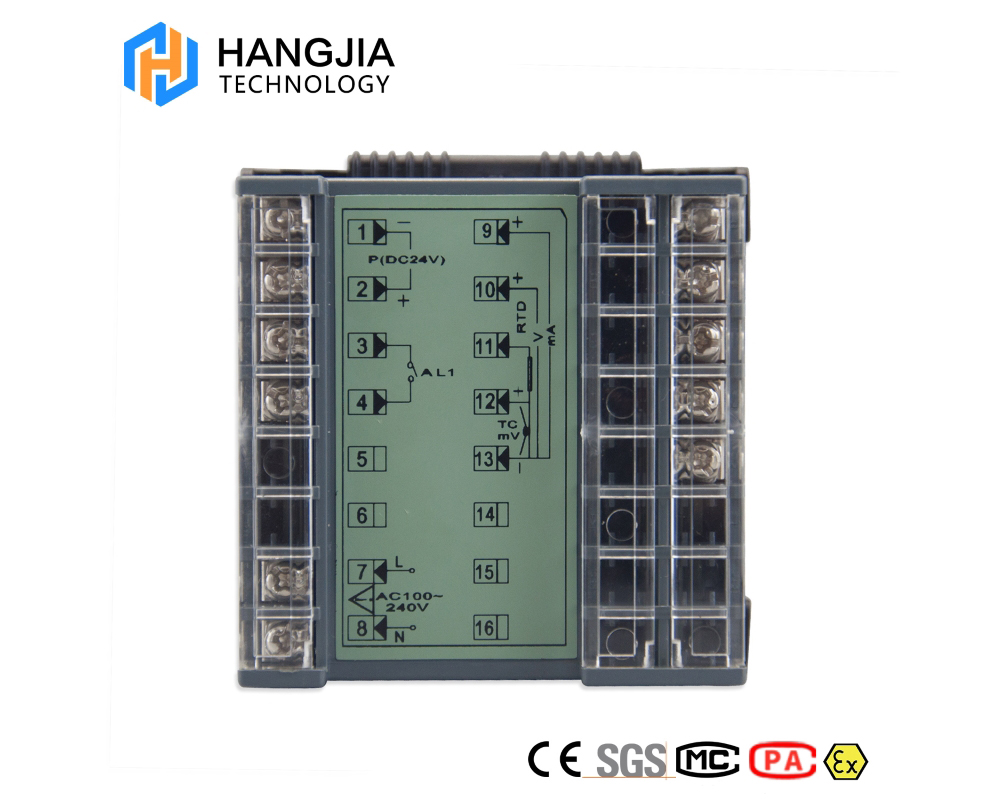

                     規格尺寸為A、B、C、D、E型接線圖

注：橫豎式儀表后蓋接線端子方向不一樣，見示意圖:

                           規格尺寸為F型接線圖

                           規格尺寸為H型接線圖

注：上述接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485通訊功能和控制輸出功能在同一組OUT接線端子上，只能選擇一種。若兩者需同時存在時，控制輸出只能選擇開關量輸出且接線端子在AL2上。
