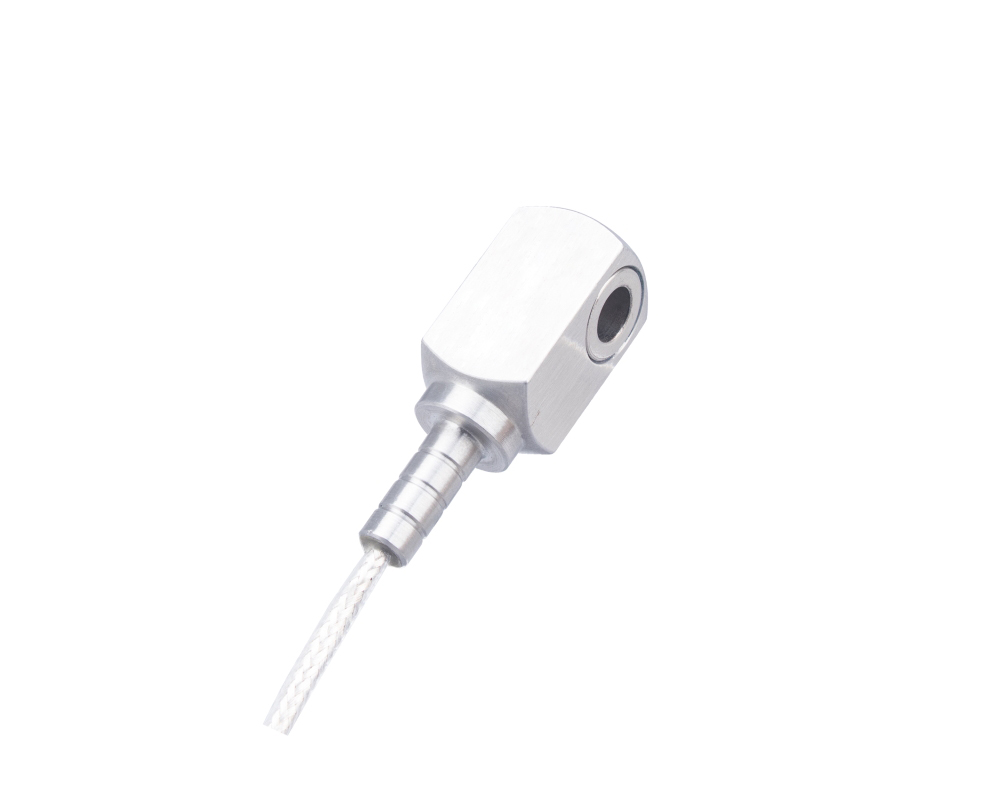

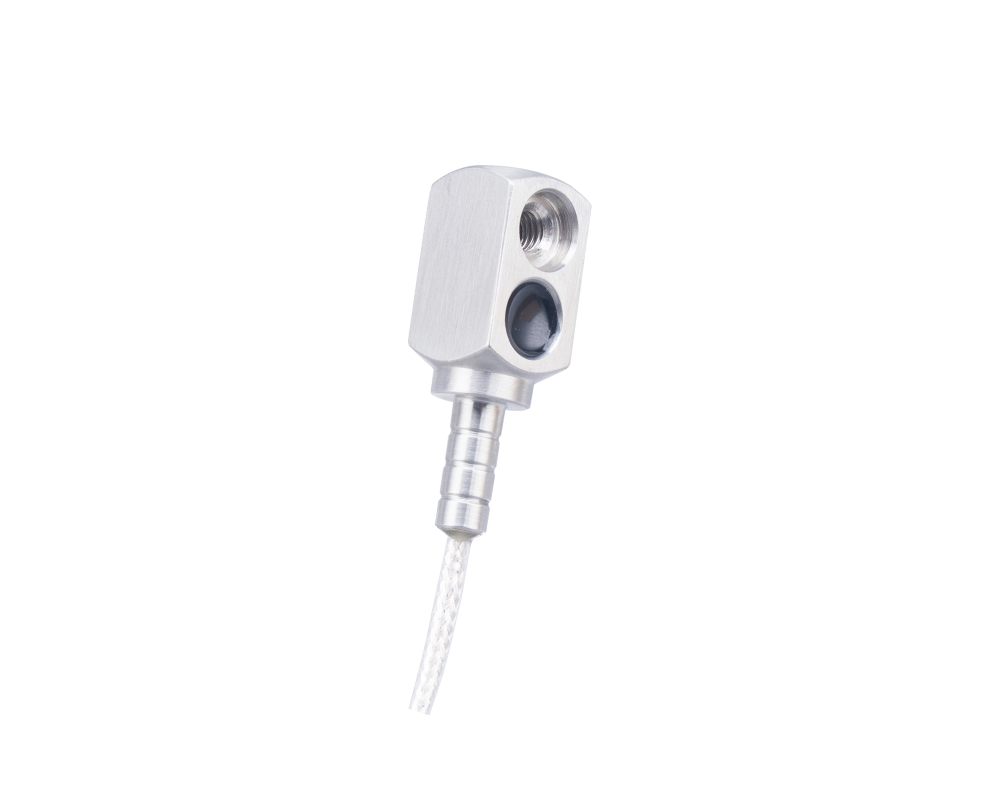

HTP150表面溫度傳感器是一款PT100溫度傳感器，可用于檢測電機、減速器表面溫度，以及其他機械、電氣設備的表面溫度。傳感器采用四線制電阻信號輸出，滿足使用兩線制、三線制或四線制接法的測溫儀器的使用要求。傳感器內部澆封一鎧裝PT100測溫元件，利用PT100隨溫度變化而線性改變阻值的特性，反映被測設備表面的實際溫度。傳感器置于被測設備表面時，被測表面溫度傳導到內部測溫元件上，從而改變測溫元件的阻值，通過測量測溫元件的電阻值，間接測量被測設備的溫度值。具體阻值與溫度關系參照《工業鉑熱電阻溫度與電阻值對照表》。

測量范圍：0~200℃

測量誤差：±1.5Ω

輸出信號：PT100 (100.0 ~ 175.86 Ω)

傳感器為無源式，接觸式一路測溫

環境溫度：0~40℃

相對濕度：不大于98%（參照25℃）

大氣壓力：80~106kPa

無顯著振動和沖擊的場合

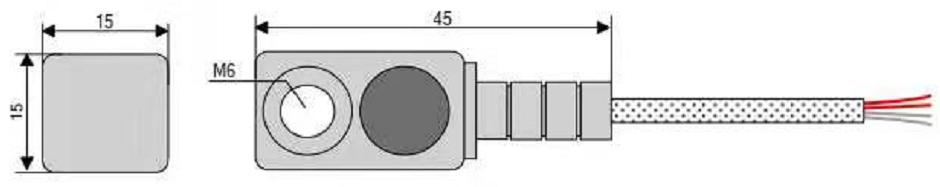

外形尺寸（長*寬*高）：45mm*15mm*15mm

重量：約86g

1.傳感器的安裝

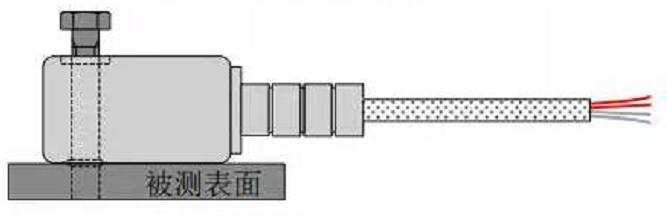

  溫度傳感器盡量安裝在煤、水等物不能砸濺到的地方，通過螺栓緊密的安裝在被測設備表面，并且傳感器下表面要完全地與背側面接觸。其尾部信號引出線要做好防護，不能受力，以免損害內部接線。

2.傳感器的接線

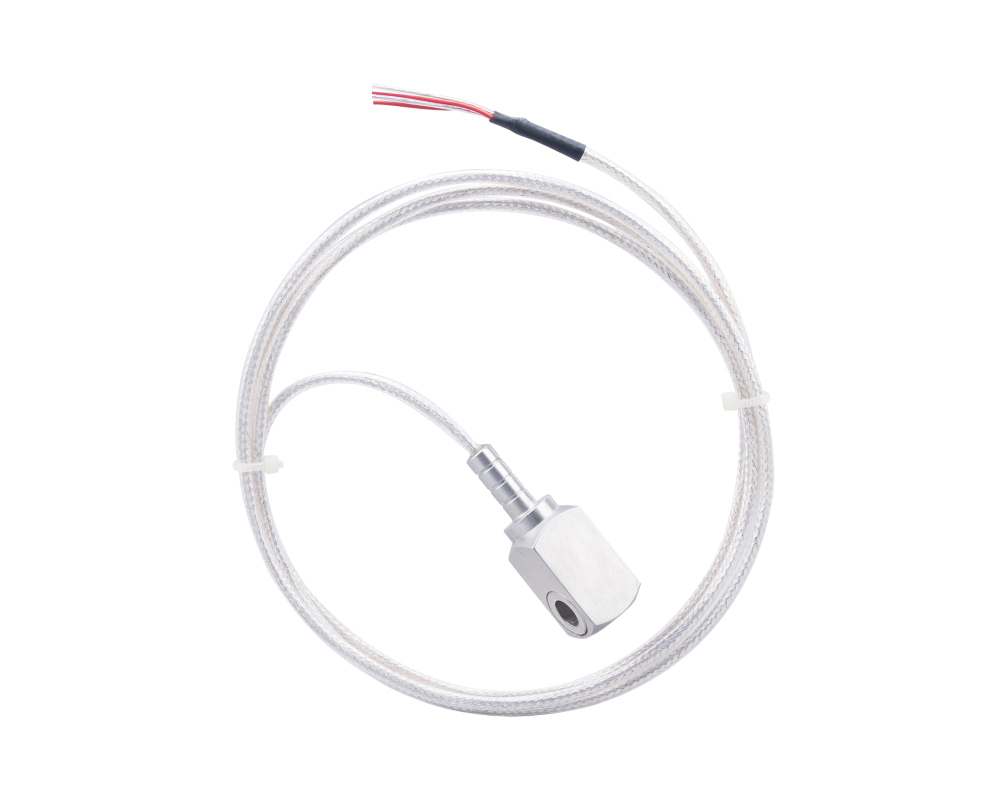

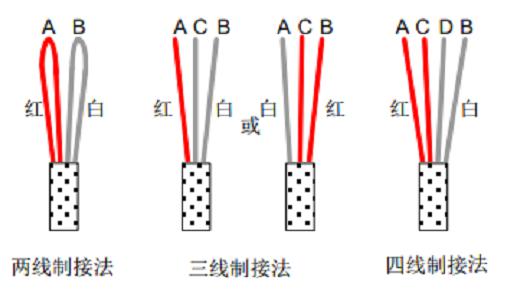

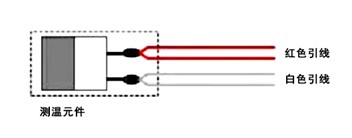

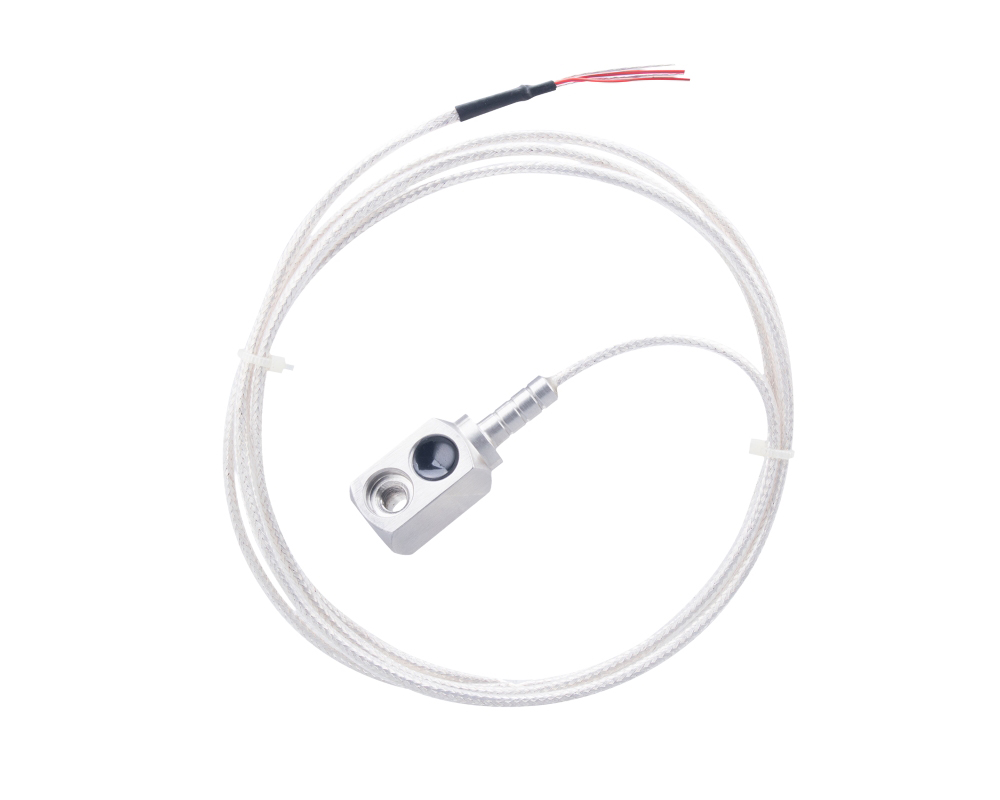

  傳感器出廠帶1.5m長的四芯屏蔽電纜引線，紅色和白色各兩根，兩紅色線內部短接在一起，兩白色線內部短接在一起。傳感器采用四線制輸出形式，可方便的與采用兩線制、三線制、四線制接法的二次儀表對接。
