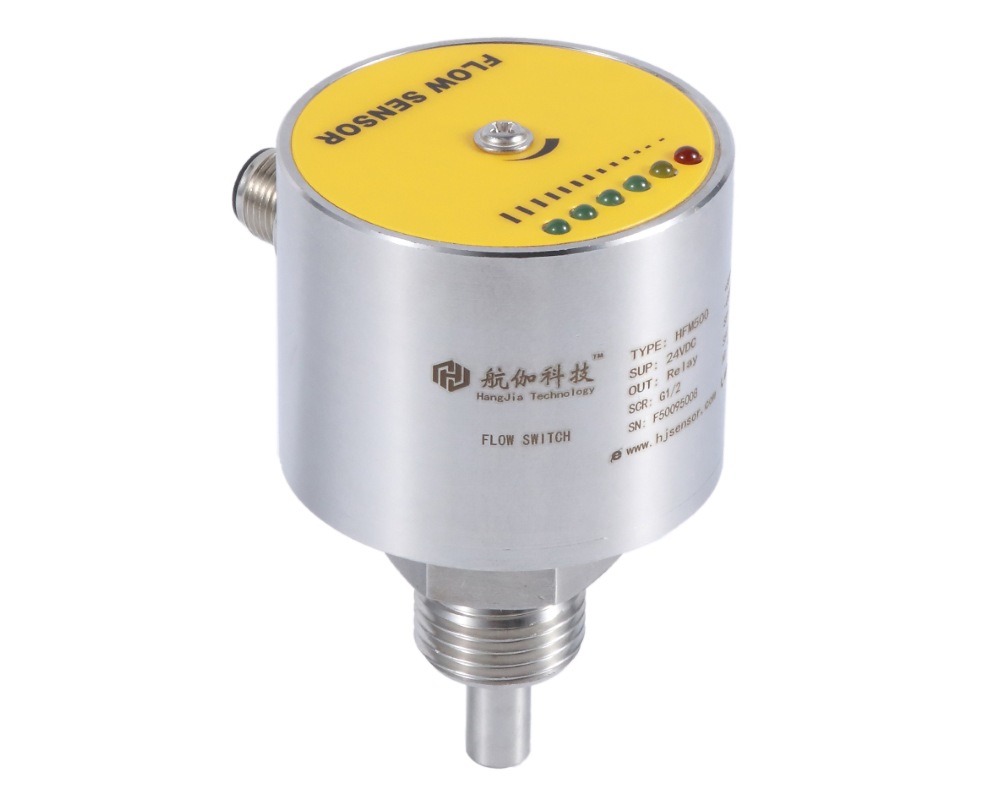

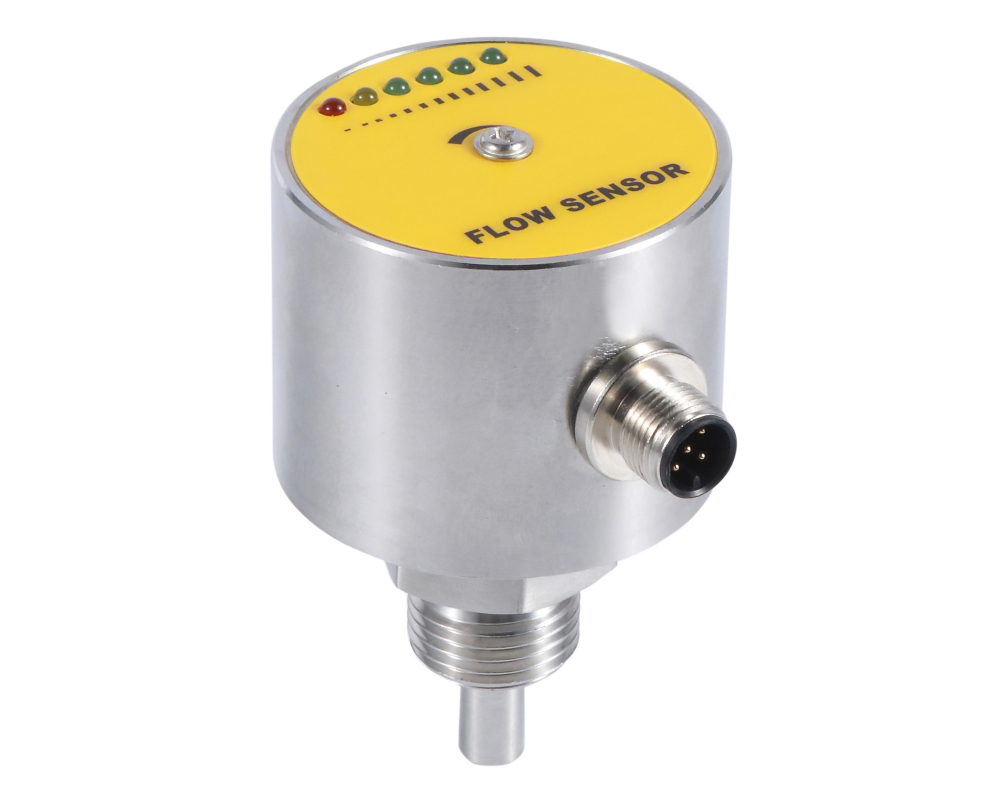

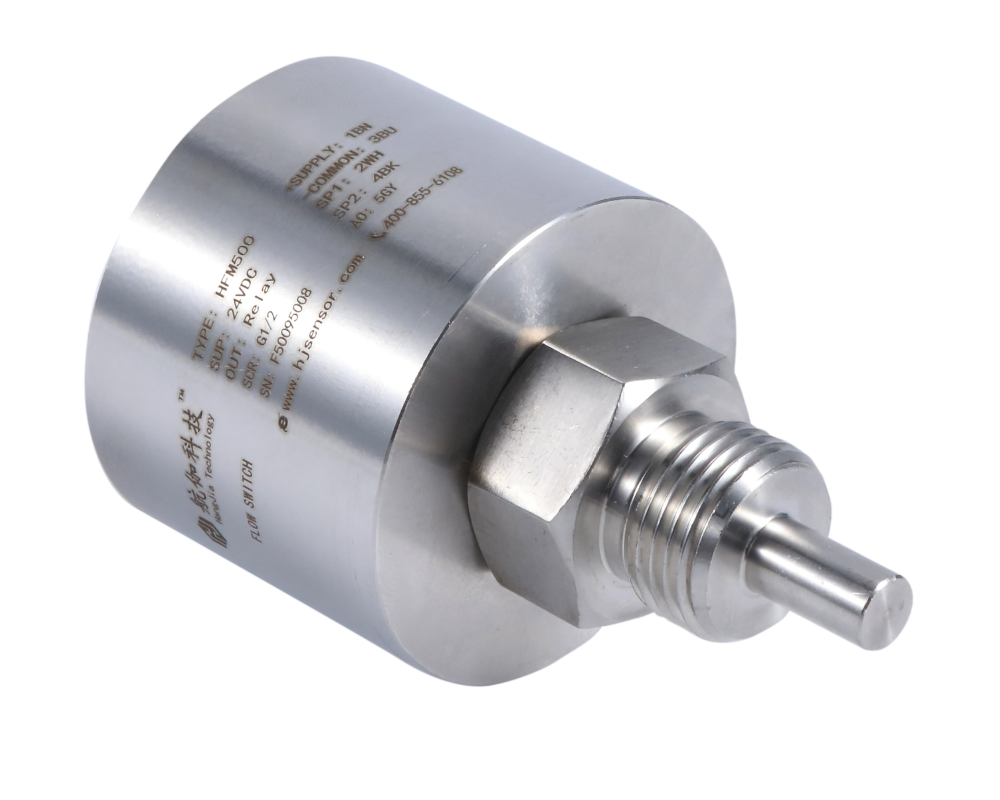

VFM500型熱式流量開關采用了熱擴散原理。探頭中有兩個溫度傳感器一個用作基準傳感器測量介質溫度，另一個被加熱后作為測量傳感器，這兩個傳感器之間的溫度差即可作為測量流速的依據，當介質流速增大時，溫差值減小，反之增大。該溫差值經過處理后轉換成標準電信號輸出并顯示。該產品采用全金屬外殼設計，6位LED顯示流量趨勢及開關狀態。該產品電位器設置簡單易操作，內部無活動件部，免維護，可測量多種介質。

測量范圍：水 1...150cm/s (最靈敏區間1...60cm/s)

     油 3...300cm/s (最靈敏區間3...100cm/s)

     空氣 20...2000cm/s (最靈敏區間20...700cm/s)

耐壓：100bar

初始化時間：8s

響應時間：1...15s，與介質導熱性相關，典型值2s

供電電壓：24VDC

接線保護：反接保護、過載保護、短路保護

輸出類型：PNP/NPN/繼電器 可選

負載能力：400mA max (NPN及PNP型)；1A max (繼電器型)

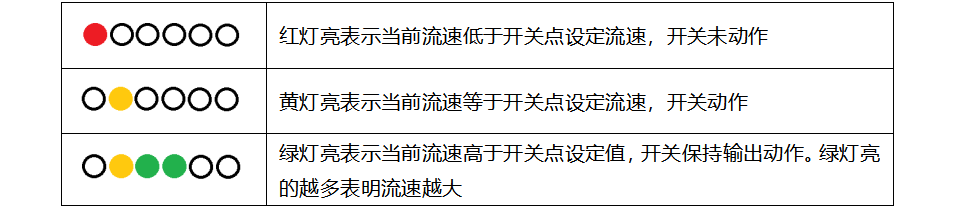

報警指示：1個紅色LED（流速<開關點）

     1個黃色LED（流速=開關點）

     4個綠色LED（流速>開關點）

工作溫度：-20~80℃

介質溫度：-20~80℃

貯存溫度：-20~100℃

外殼防護：IP67

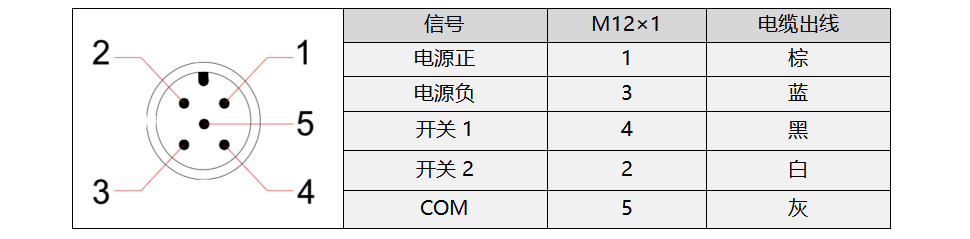

出線方式：M12接插件

殼體： SUS304

探頭： SUS304，SS316L可選

將流量開關裝好，取下保護螺絲，使介質以需要監測的流速流動，調整電位計, 使第一個綠色LED恰好變亮。此后當流速低于當前值時，開關就釋放。若要使開關點比當前流速小，可調整電位計使綠色LED多亮一些。
