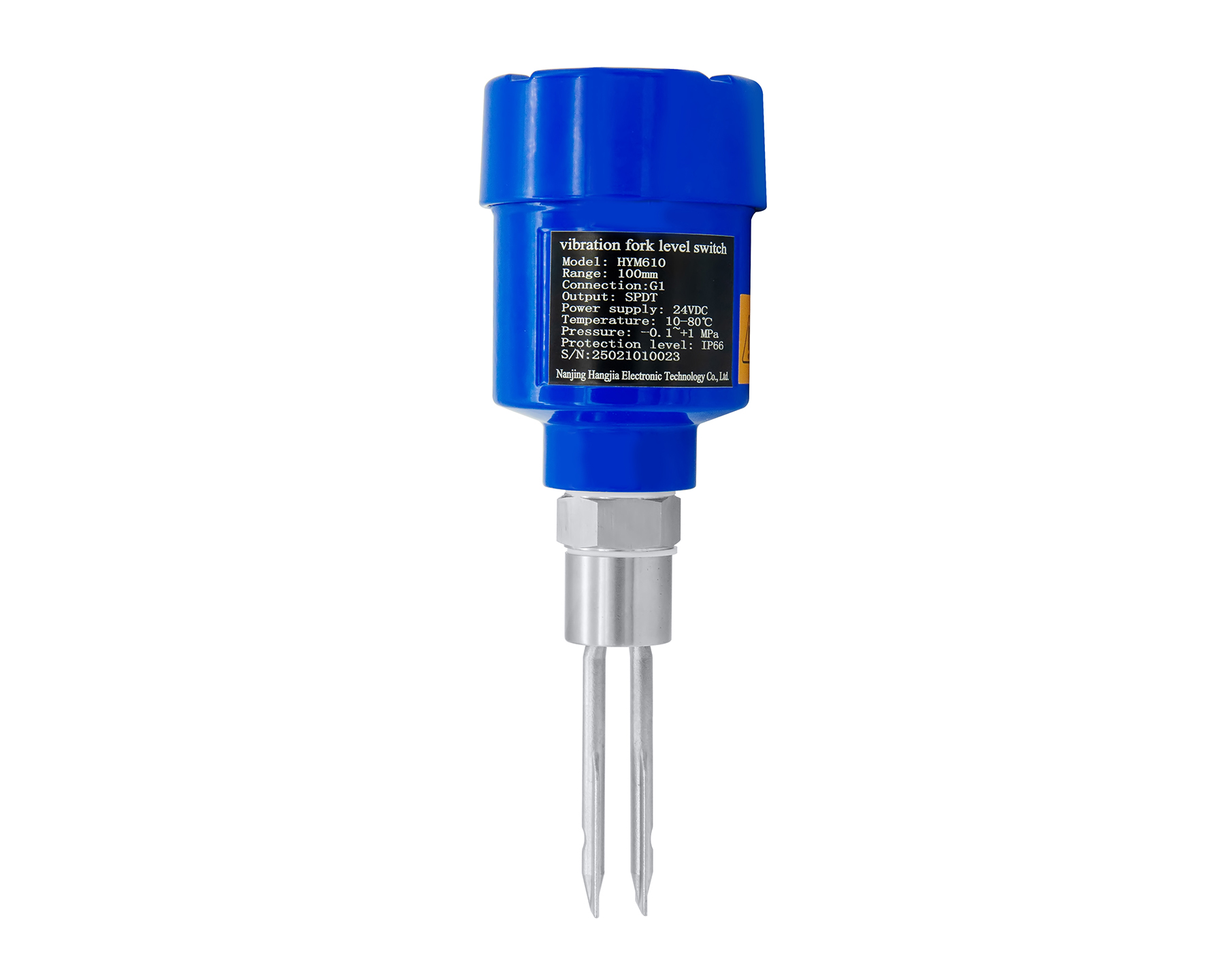

HYM610型音叉開關是一種物位開關。傳感器的音叉以固有的頻率振動，當音叉觸及液體或其他物料時，其固有的振動頻率降低，能量消耗在物料顆粒間的摩擦上，迫使振幅急劇衰減而停振，頻率的變化激活液位開關，產生通斷信號。這種工作原理不需要大幅度的機械運動，驅動功率小，不必校準，可快速低成本啟動。結構簡單，無機械運動部件，無維修、無磨損，運行壽命長，靈敏而可靠。由于音叉物位開關無活動部件,因此無須維護和調整。音叉式物位開關廣泛應用于石化、輕工、食品、水處理等行業，對物位進行上/下限位報警及控制。

◆ 適應性強：被測液體不同的電參數、密度對測量均不產生影響。結垢、攪動、湍流、氣泡、振動、中等粘度、高溫、高壓等惡劣條件對檢測也無影響。

◆ 不需調校：由于音叉限位開關的檢測不受被測介質電參數及密度的影響,所以無論測量何種液體都不需現場調校。

◆ 免于維護：由于音叉限位開關的檢測過程由電子電路完成,無活動部件,所以一經安裝投運使用便不需要維護。

供電：24VDC或220VAC

輸出方式：DPDT繼電器（雙刀雙擲）

環境溫度：-20~70℃

介質溫度：-40~200℃

工作壓力：＜1MPa

介質密度：Min. 0.6g/cm³;

延時：1~50s（可選）

功耗：≤2W

高低位報警：現場可設置為HLFS（高位報警方式）或LLFS（低位報警方式）

電氣接口：G1/2

過程連接：1"NPT安裝螺紋（標準，可選BSPT）；法蘭安裝（可選）

外殼防護：IP65

防爆：Exd II CT4

音叉限位開關通常采用側裝（在倉壁側面安裝）方式安裝與倉體側壁對料位高度進行上下限位置的檢測；當倉體不便側面開孔時可采用頂裝（在倉的頂部安裝）方式安裝，位置應選擇能避開進料時物料沖擊的位置；亦可安裝與管道上防止泵的無料運行。

金屬罐安裝示意

                   正確安裝                                                                           錯誤安裝

                   正確安裝                                  錯誤安裝

管道檢測安裝示意

                   正確安裝                                  錯誤安裝
