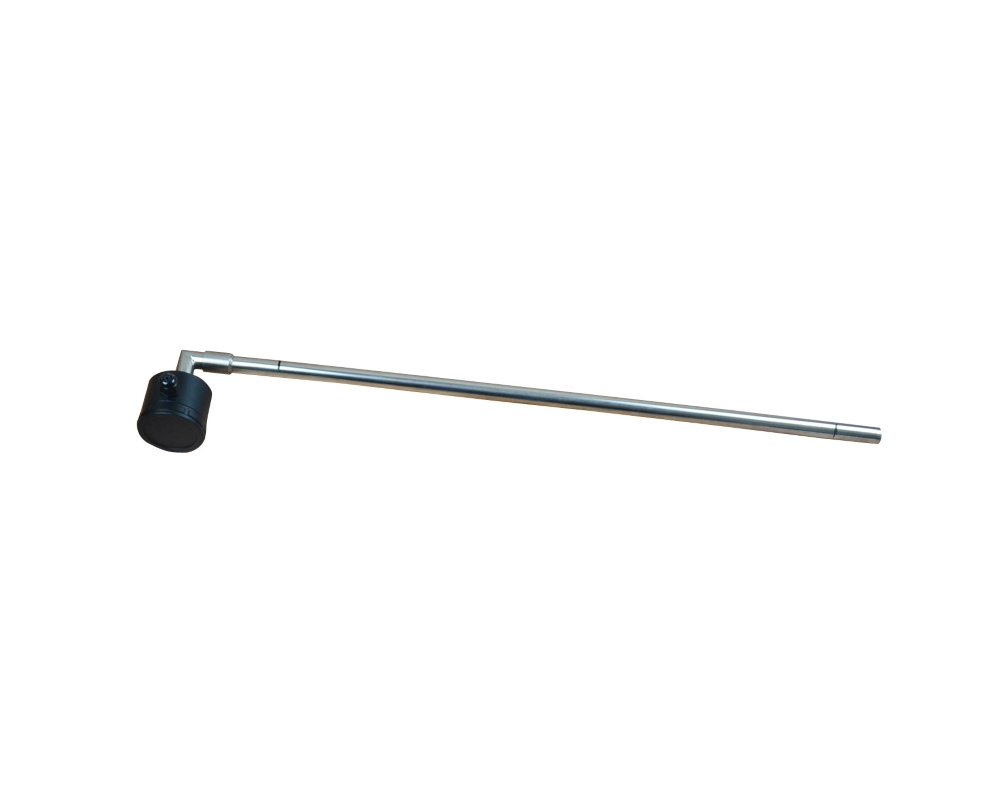

HYM6080磁性液位變送器由不銹鋼探桿和信號調理電路組成。探桿內部是一串精密電阻，并且每10mm長有一個磁驅動開關，也可選擇5mm長設置一個磁驅動開關。電路板包含有電阻和開關，其長度和量程一致，壓縮放置在液位變送器的探桿中。該變送器的探桿以捆綁的形式固定在磁翻板液位計或磁控浮子液位計的主導管外側，使其處于同一磁耦系統中。當磁性浮子隨液位上下移動時，探桿內對應液位位置的磁驅動開關受浮子內磁場的作用而動作，電阻鏈阻值發生變化，通過信號調理模塊將變化的電阻信號轉換成二線制4～20mADC標準信號輸出。該信號可方便與微電腦工業智能控制儀配套使用，或接其它二次儀表，從而達到顯示、控制、調節和報警的目的。該磁感應液位變送器廣泛應用于工業過程控制﹑石油﹑化工﹑冶金等行業，特別是高溫和高壓環境下的液位測量和信號輸出。

◆ 標準4～20mADC電流信號輸出

◆ 配套磁控浮子液位計或磁翻板液位計使用

◆ 區別于壓力變送器，特別適用于高溫高壓場合

◆ 零點和滿量程可調

◆ 液位變送器與介質隔離，抗干擾強，長期穩定性好

◆ 外觀和結構多樣，特殊要求可定制，適用于各種場合

測量介質：與304、316L不銹鋼兼容的各種液體

量程：0~0.2…10m

精度：±10mm（±5mm可選）

環境溫度：-30~70℃

貯存溫度：-40~100℃

供電電源：24VDC（10~30V）

輸出信號：4~20mADC

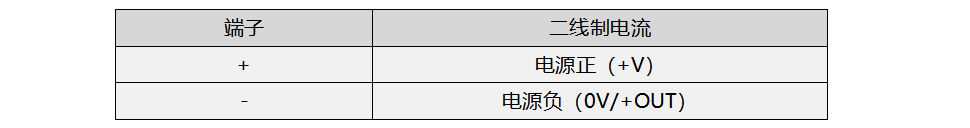

輸出方式：二線

絕緣電阻：100MΩ，500VDC

負載電阻：≤（U-10）/0.20Ω

外殼防護：IP65

電氣連接：φ6.0mm專用屏蔽電纜1.5米

遠傳距離：不超過3Km，敷設電纜其電容、電感不超過0.13μF、4.12mH

安裝方式：垂直安裝，用不銹鋼抱箍固定于配套的磁控浮子液位計主導管外側

探桿：不銹鋼304或316L

接線盒外殼：鋁合金
