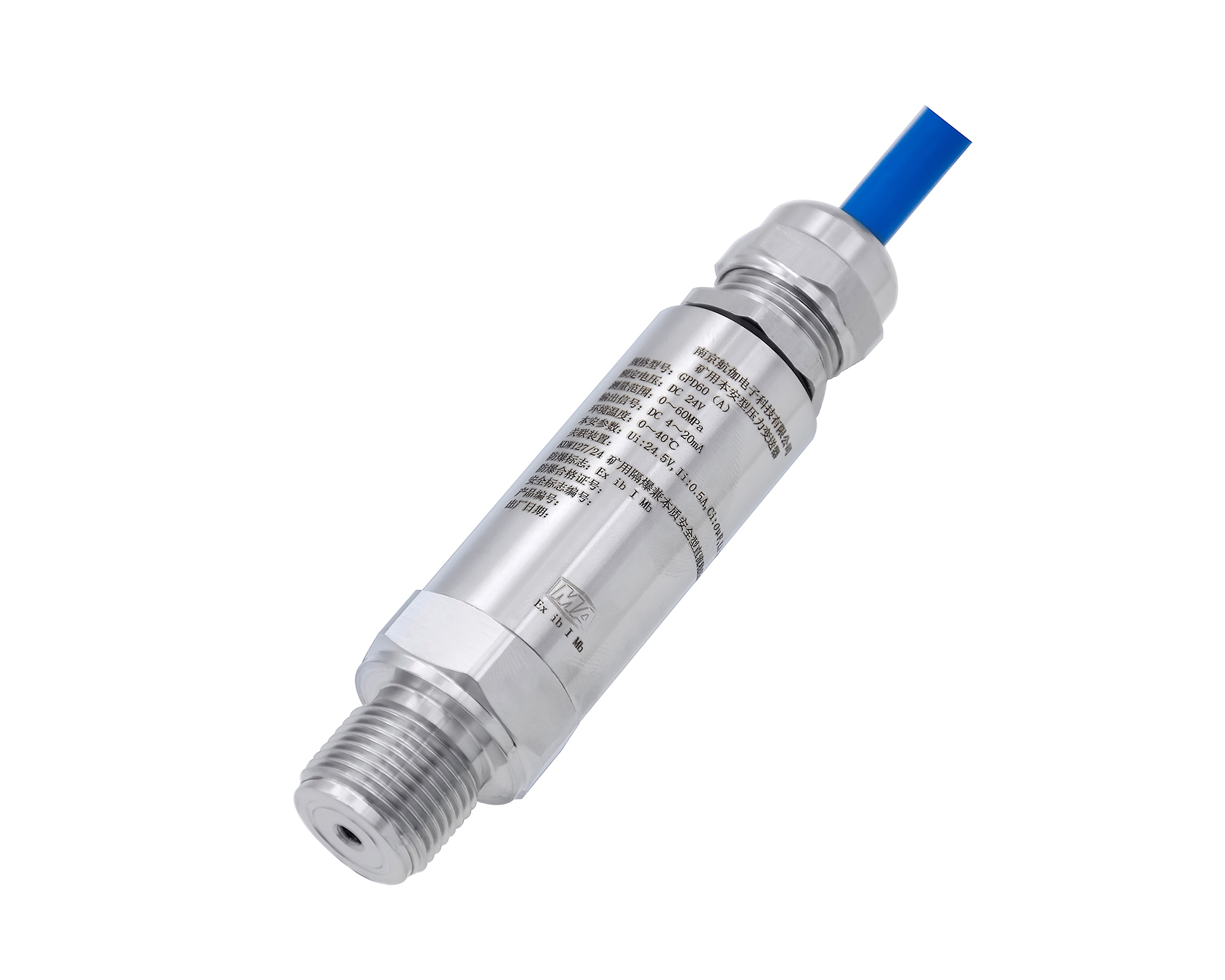

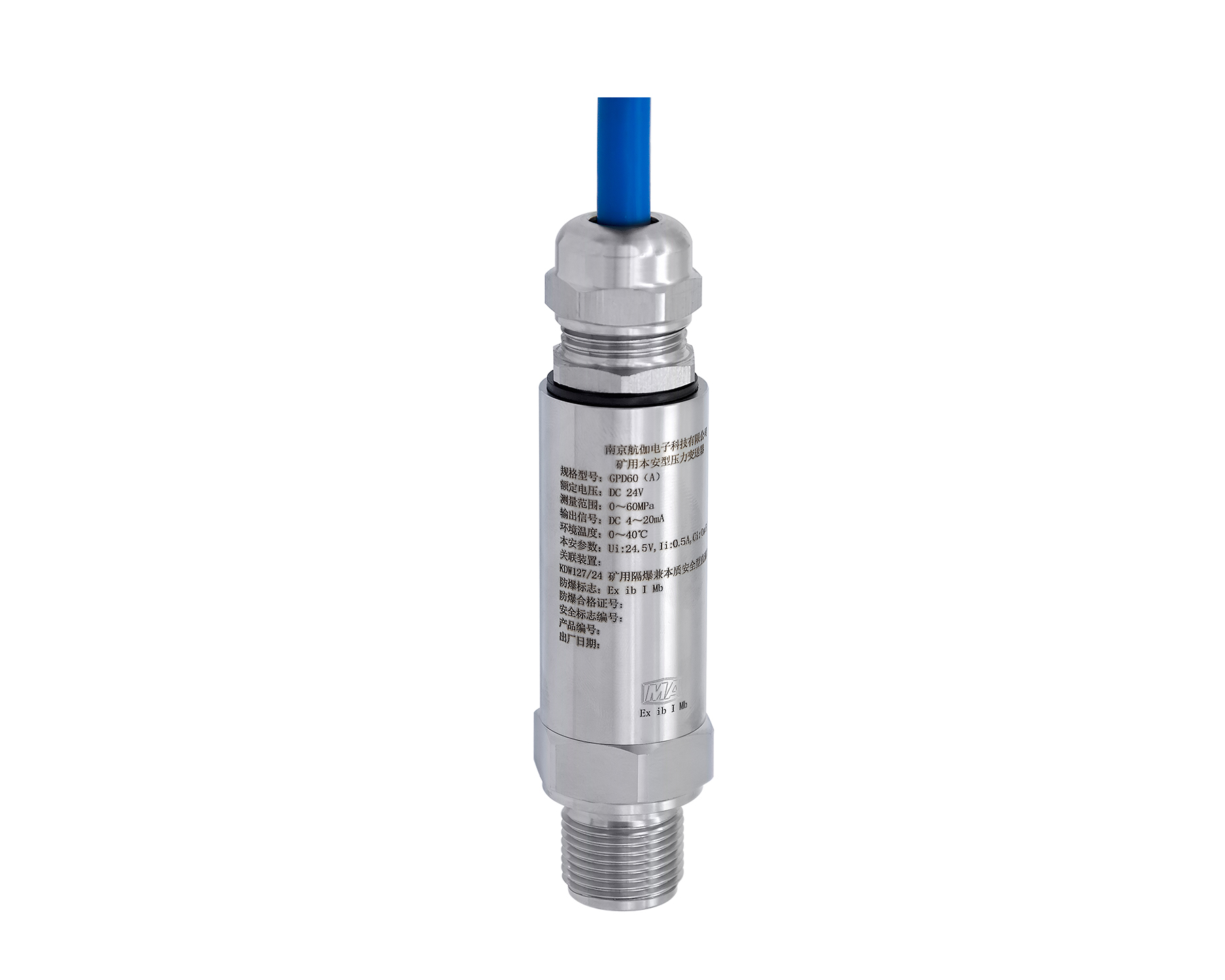

GPD60(A)礦用本安型壓力變送器變送器符合MT209-1990和本標準的規定，并按經規定程序和國家授權的檢驗單位審批的技術文件和圖樣制造。

該產品結構設計合理、檢測準確、性能穩定、安裝維護方便，適用于煤礦井下具有煤塵、瓦斯爆炸危險場所，用于煤礦控制系統的壓力測量和自動控制。該產品測量精度高，抗干擾能力強，外型采用全密封式不銹鋼結構，能滿足防潮、防爆、防腐、防塵等惡劣工況要求，能夠?qū)崟r監測煤礦機械液壓系統的壓力。

^{1 防爆型式：礦用本質安全型；防爆標志: Ex ib I Mb。}

^{2 本安參數}

^{Ui：24.5V，Ii：0.5A，Ci：0，Li：0。}

^{適用環境條件}

^{1 變送器在下列條件下應能正常工作：}

^{a) 環境溫度：0 ℃～40 ℃；}

^{b) 平均相對濕度：不大于95 ％RH（25℃）；}

^{c) 大氣壓力：80 kPa～106 kPa；}

^{d) 煤礦井下有瓦斯、煤塵爆炸危險的環境；}

^{e) 無強烈震動和沖擊的地方；}

^{f) 無破壞金屬和絕緣材料的腐蝕性氣體的地方；}

^{g) 無滴水的地方；}

^{h) 無外部冷源或熱源的地方。}

^{2 變送器能承受的最惡劣的貯運條件為：}

^{a) 高溫：55 ℃；}

^{b) 低溫：-20 ℃；}

^{c) 平均相對濕度：95 ％RH（25 ℃）；}

^{d) 振動：加速度20 m/s2；}

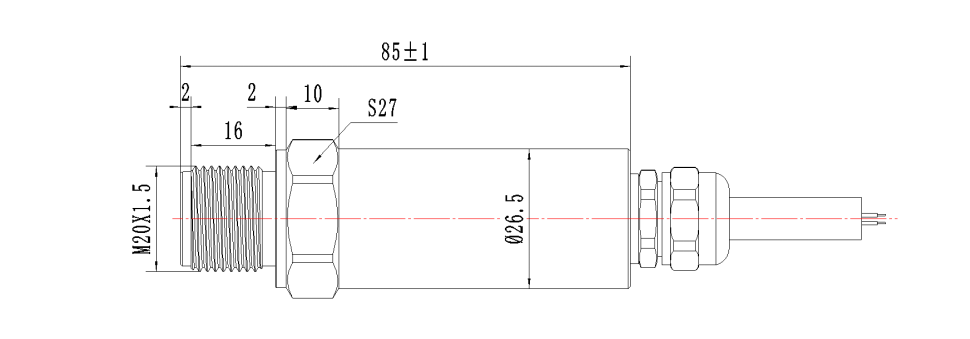

^{e) 沖擊：峰值加速度500 m/s2。3.1 外形尺寸（直徑X長度）：φ26.5mm×85mm（圖1）；}

^{3 質量：約0.3kg；}

^{4 工作原理}

^{被測介質作用在GPD60(A)礦用本安型壓力變送器的壓力敏感元件上，使其產生一個與介質壓力成正比的電信號，此信號經過特定放大電路處理，轉換成工業標準的電流信號輸出。}

^{技術要求}

^{1  工作電壓：DC 24V；}

^{2  工作電流：≤30mA；}

^{3  測量范圍：0～60MPa；}

^{4  輸出信號：DC4mA～20mA（負載電阻0~500Ω）；}

^{5  基本誤差：≤±0.5%（F.S）；}

^{6  重復性誤差：≤±0.5%（F.S）；}

^{7  回程誤差：≤±0.5%（F.S）；}

^{8  功能：變送器可將檢測到的壓力轉換為電流型模擬量信號輸出。}

^{安裝與調試}

^{⑴ 現場安裝}

^{本產品采用螺紋連接方式；}

^{典型螺紋為M20X1.5，另有G1/2、G1/4、NPT1/4等螺紋可選；}

^{⑵ 電氣連接}

^{電源+------紅色線}

^{信號輸出------綠色線}

^{注意事項：}

^{①經防爆檢驗合格的產品不得改變本安電路和與本安電路有關的電氣參數和本安結構，不得改變電氣元件的規格、型號。}

^{②變送器與關聯裝置相連，切不可接反，兩者之間的接線必須遵照圖2。}
