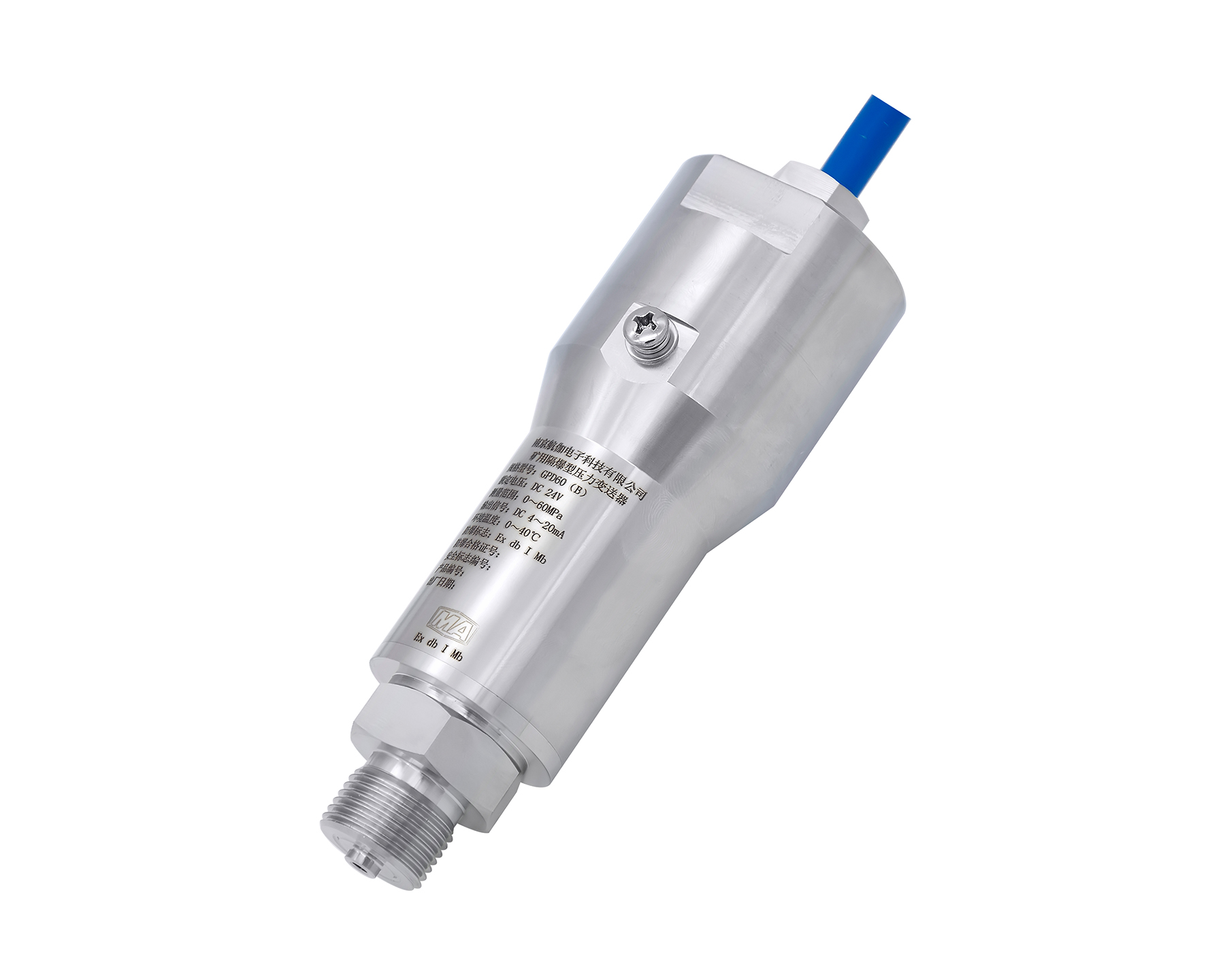

GPD60(B)礦用隔爆型壓力變送器符合MT209-1990和本標準的規定，并按經規定程序和國家授權的檢驗單位審批的技術文件和圖樣制造。

該產品結構設計合理、檢測準確、性能穩定、安裝維護方便。適用于煤礦井下具有煤塵、瓦斯爆炸危險場所，用于煤礦設備液壓系統的壓力測量和自動控制。 測量精度高，抗干擾能力強，外型采用全密封式不銹鋼結構，能滿足防潮、防爆、防腐、防塵等惡劣工況要求。

^{1  防爆型式：礦用隔爆型}

^{2  防爆標志: Ex db I Mb}

^{適用環境條件}

^{1  在下列條件下應能正常工作。}

^{a) 環境溫度：0℃～40℃；}

^{b) 平均相對濕度：不大于95 ％RH（25℃）；}

^{c) 大氣壓力：80 kPa～106 kPa；}

^{d) 煤礦井下，有瓦斯、煤塵、可能存在爆炸性氣體的環境；}

^{2  變送器能承受的最惡劣的貯運條件為：}

^{a) 高溫：55 ℃；}

^{b) 低溫：-20 ℃；}

^{c) 平均相對濕度：95 ％RH（25 ℃）；}

^{d) 振動：加速度20 m/s2；}

^{e) 沖擊：峰值加速度500 m/s2。}

^{主要技術指標}

^{1  工作電壓：DC 24V；}

^{2  工作電流：≤30mA；}

^{3  測量范圍：0～60MPa；}

^{4  輸出信號：DC4mA～20mA（負載電阻0~500Ω）；}

^{5  基本誤差：≤±0.5%（F.S）；}

^{6  重復性誤差：≤±0.5%（F.S）；}

^{7  回程誤差：≤±0.5%（F.S）；}

^{8  功能：變送器可將檢測到的壓力轉換為電流型模擬量信號輸出；}

^{9  外殼材質：304不銹鋼；}

^{安裝與調試}

^{1  現場安裝}

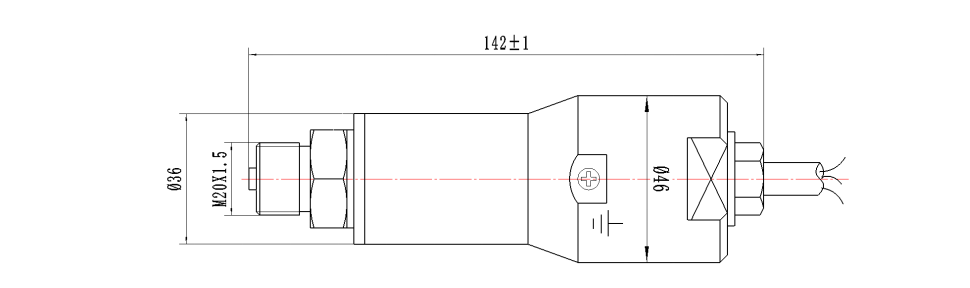

^{本產品采用螺紋連接方式；}

^{典型螺紋為M20×1.5，另有G1/2、G1/4、NPT1/4等螺紋可選；}

^{2  電氣連接方式}

^{電源+------紅色線}

^{信號輸出------綠色線}

^{注意事項：}

 ^{① 產品在安裝、維修時要保護隔爆面，不得磕碰和劃傷隔爆面，以免影響產品的防爆性能。}

 ^{② 電纜預留長度不少于1米。產品安裝使用時，電纜自由端要接入與環境相適應的防爆設備內。}

 ^{③ 本產品是永久式電纜引入方式，不得隨意更換電纜。}

 ^{④ 內外接地螺絲要可靠接地。}
