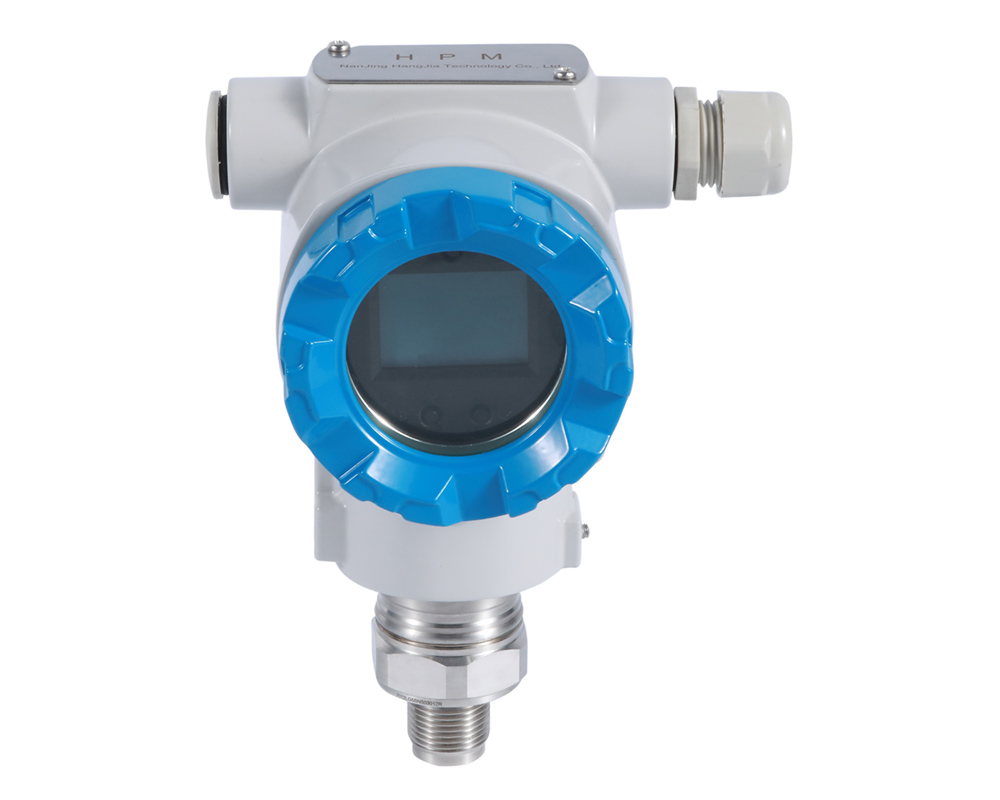

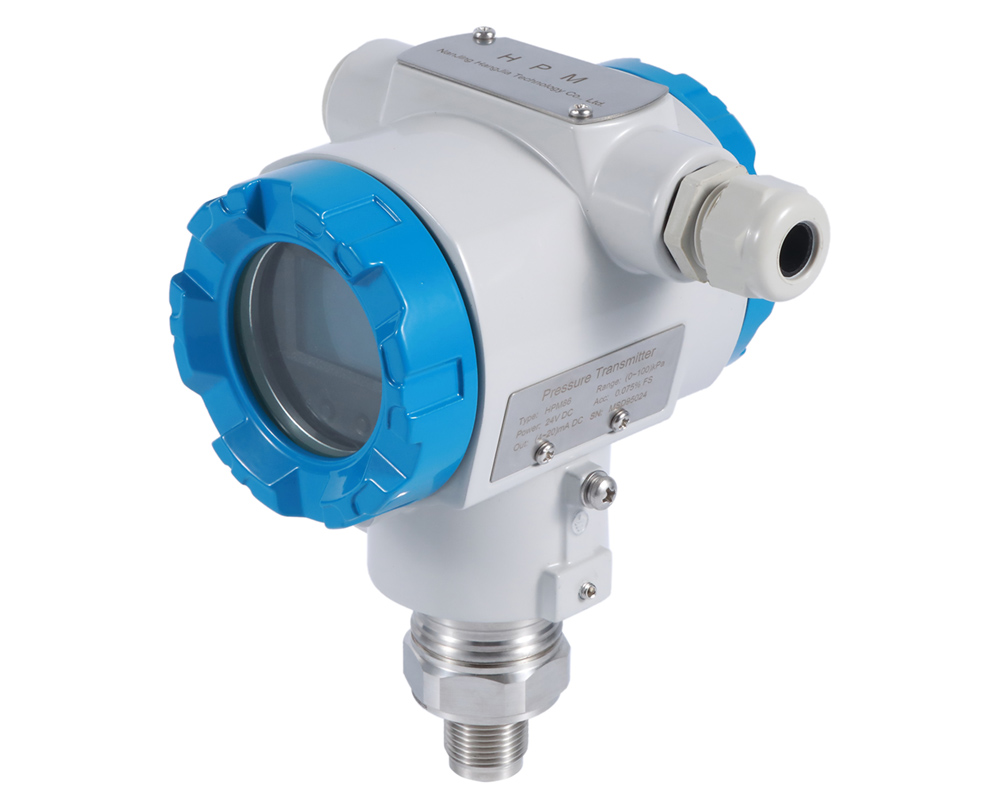

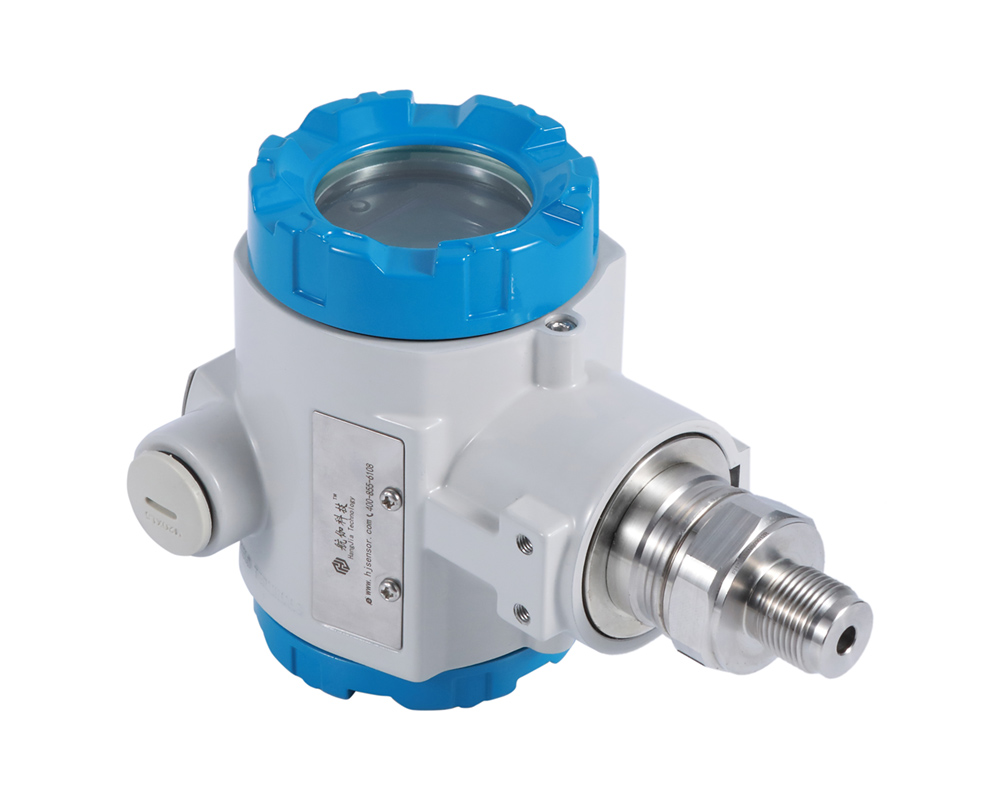

HPM86單晶硅壓力變送器采用MEMS 技術制成的單晶硅傳感器芯片、內嵌專業信號處理模塊，實現靜壓與溫度補償?shù)慕Y(jié)合處理，可在大范圍內的靜壓和溫度變化下提供高測量精度和長期穩定性。能準確的測量壓力值，并把它轉換成(4～20)mA DC的輸出信號。該變送器可通過三按鍵本地操作，或通用手操器、組態軟件、以及手機APP遠程操作，在不影響輸出信號的同時，進行顯示與組態操作。

◆ 高準確度和高穩定性

• 在-1～1kPa 的測量范圍內，可進行高準確度測量

◆ 優良的環境適應性

• 智能靜壓補償和溫度補償，保護變送器不受溫度、靜壓與過壓的影響

◆ 靈活的量程壓縮

• S1 量程比: 3:1

• S2 量程比: 3:1

◆ 便利的操作性和使用性

• 備有 5 位帶背光 LCD 數字顯示器

• 多種顯示功能(mA、Pa、kPa、 MPa、bar、mbar、%、psi、mmH2O)

• 內置三按鍵快捷操作就地調整功能

• 備有各種抗腐蝕材料

• 全面自診斷功能

被測流體:液體、氣體、蒸汽

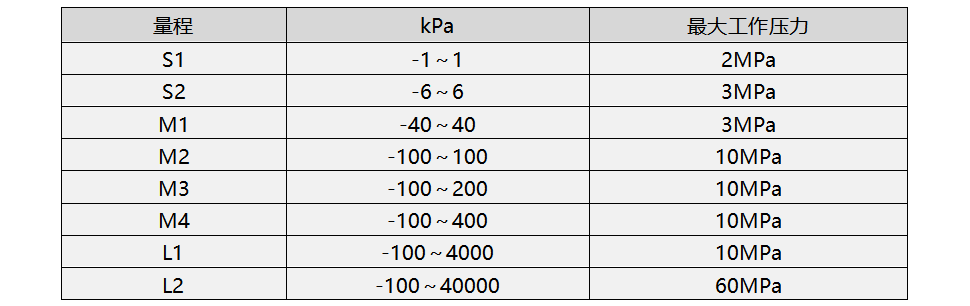

測量范圍:

輸 出 信 號:(4～20)mADC+HART協議

容許負載電阻:0～600Ω(DC 24V)

  注:與手持通信器進行通訊時，至少需要 250Ω 的負載電阻。

電 源:

零點遷移:可在滿量程的-20%到+20%的范圍內遷移

輸出方式:線性輸出  平方根輸出 (可通過組態軟件進行遠程調整)

環境溫度: -40～85℃ (常規型)；-20～60℃ (隔爆型)；-10～60℃ (充灌氟油)；

貯存溫度：-40～90℃

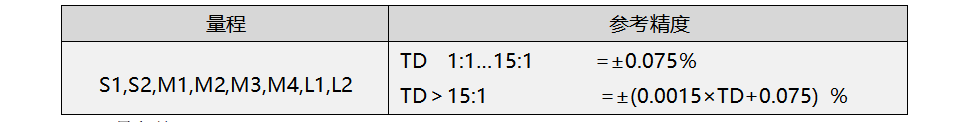

準 確 度：

*TD- 量程比

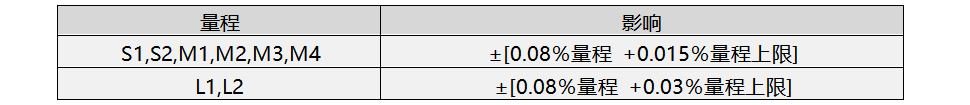

環境溫度影響：總影響量/28℃（50°F）

靜 壓 影 響: ±0.05％量程/10MPa

過 壓 影 響：±0.05％量程上限 /10MPa

穩 定 性：  ±0.05％量程上限 /12個月

防爆級別：Ex ia II CT4； Exd II CT6

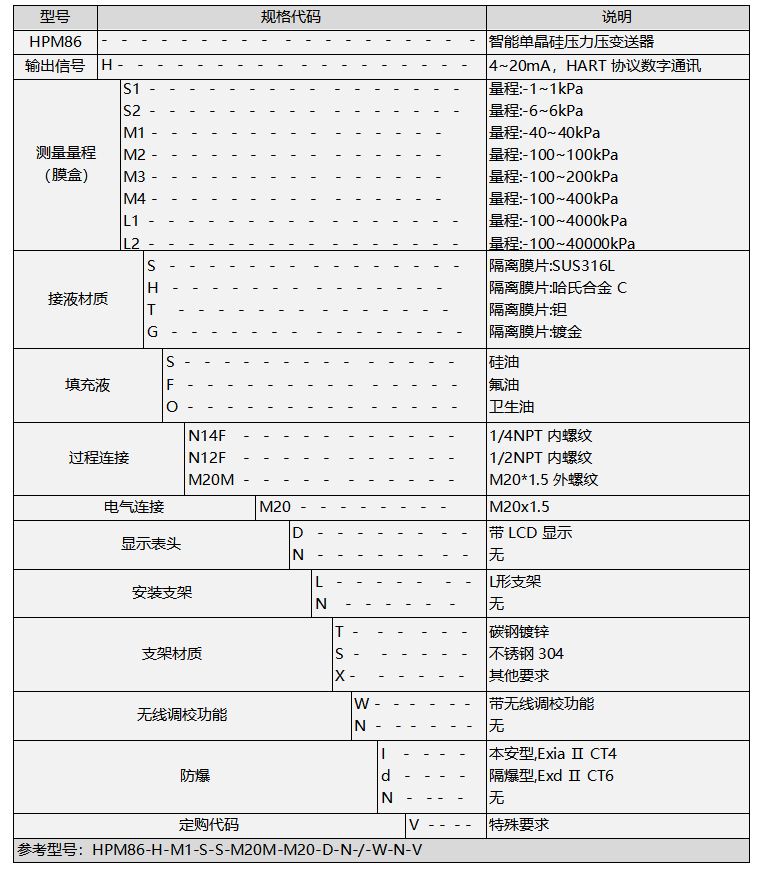

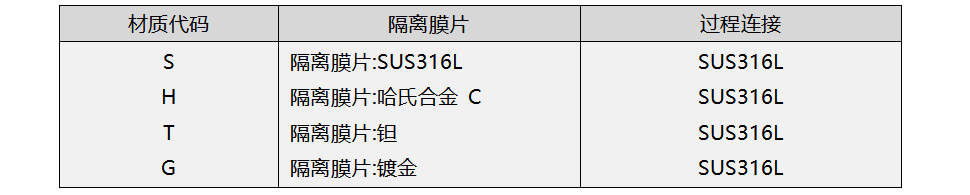

接液部分材質：詳見選型指南

變送器外殼：低銅鋁壓鑄件 + 聚氨酯涂裝

變送器外殼蓋：低銅鋁壓鑄件 + 聚氨酯涂裝

防護等級 ：IP66

銘牌 : SUS304

填充油 : 硅油， 氟油，衛生油（可選）

外形尺寸：根據外形圖

重量：約2.9～3.1kg（本體）

電纜引入口：M20*1.5
