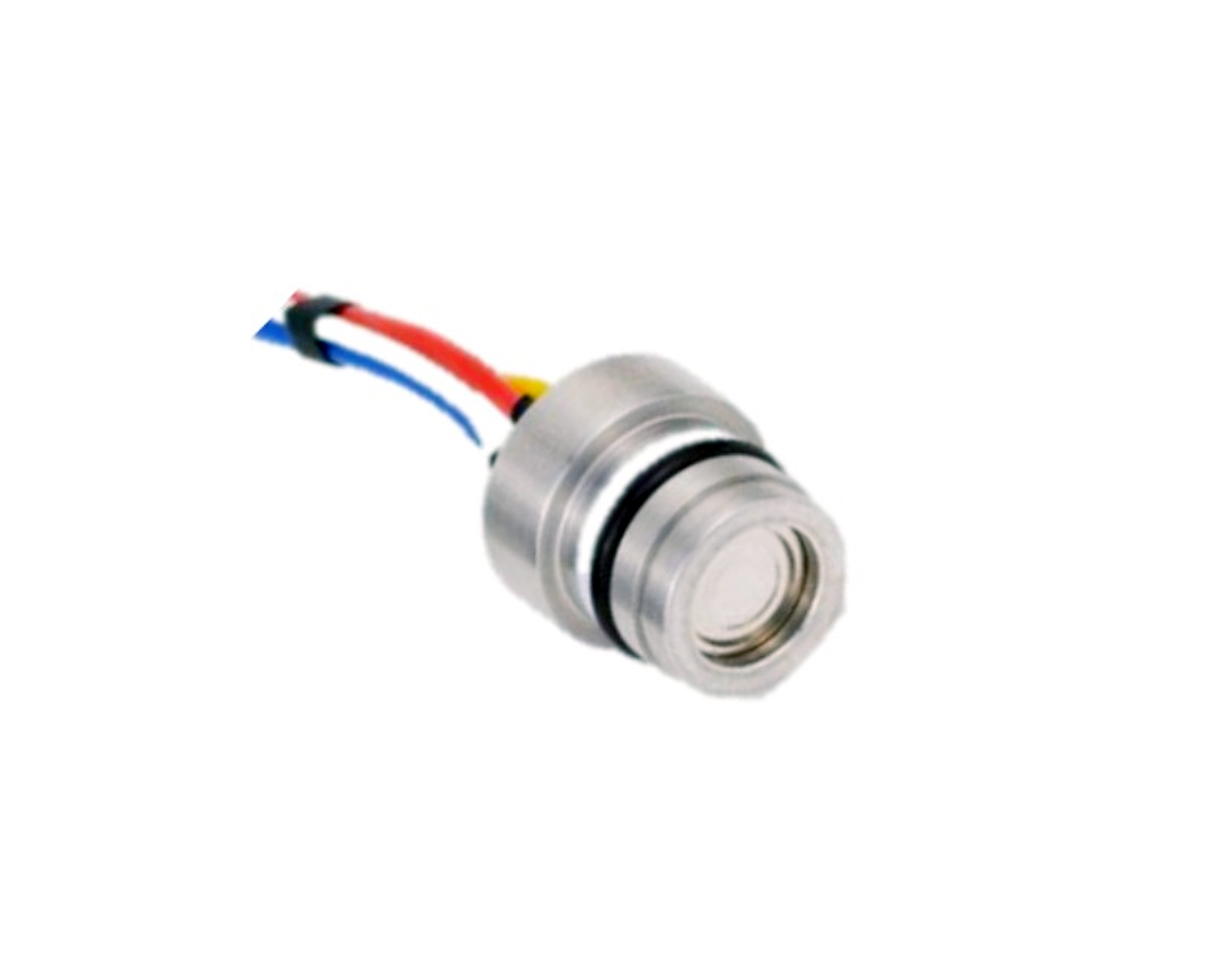

HP13型硅壓阻式壓力芯體是制造壓力傳感器及壓力變送器的核心部件，作為一種高性能的壓力敏感原件，可以很方便的進行放大處理，裝配成標準信號輸出的變送器。HP13芯體是將擴散硅壓力敏感芯片封裝到316L不銹鋼外殼中，外加壓力通過不銹鋼膜片、內部密封的硅油傳遞到敏感芯片上，敏感芯片不直接接觸被測介質，形成壓力測量的全固態結構，因此該產品可以應用于各種場合，包括惡劣的腐蝕性介質環境。HP13芯體采用O型圈進行壓力密封，便于安裝。還可以根據用戶的需要，承接特殊定制，如寬溫度補償、高可靠、抗強沖擊及抗振動的壓力傳感器。

◆ 恒流、恒壓激勵可選

◆ 高可靠進口壓力芯片

◆ 寬溫度補償、能做歸一輸出

◆ 補償板灌膠防潮保護

◆ 全316L材質

◆ 高性能、全固態、高可靠性

測量介質：與316L不銹鋼兼容的各種氣體、液體

壓力類型：表壓、密封表壓

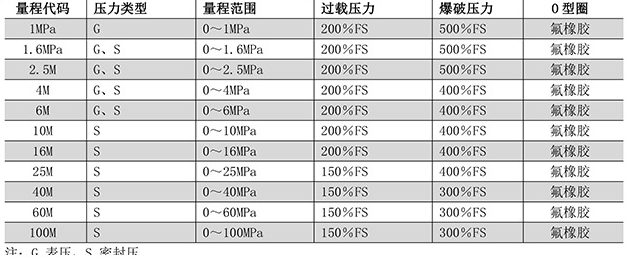

測量范圍：1MPa…100MPa

激勵：恒流推薦1.5mA；恒壓推薦10VDC

輸入阻抗：恒流2kΩ~5kΩ；恒壓3kΩ~18kΩ

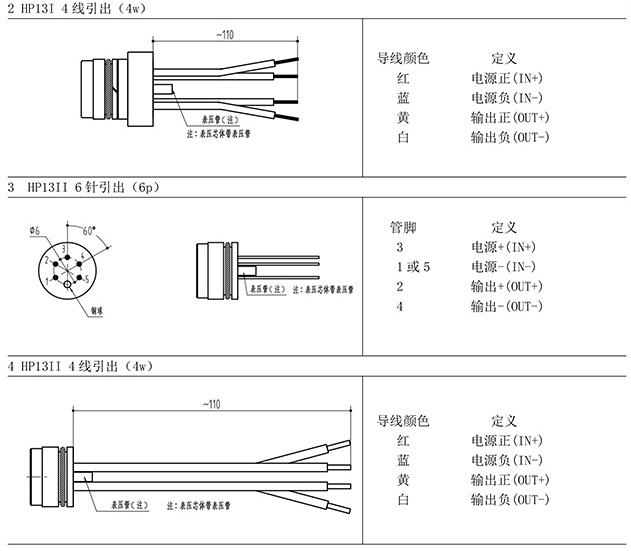

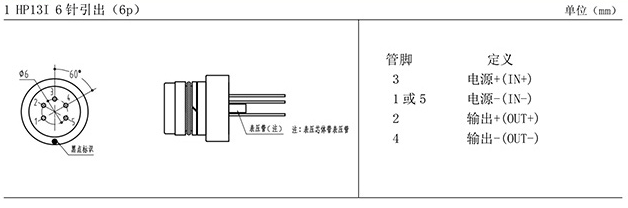

電氣連接：鍍金柯伐管腳或硅膠軟導線

補償溫度：恒流-10~70℃；恒壓-20~85℃

工作溫度：-40~125℃

儲存溫度：-40~125℃

絕緣電阻：≥200MΩ/250VDC

響應時間：≤1ms（上升到90%FS）

機械振動：20g（20~5000Hz）

沖擊：100g（10ms）

使用壽命：10*10₆（cycles)

膜片材質：316L；

殼體材質：316L；

灌注液體：硅油；

密封圈：丁腈或氟橡膠
