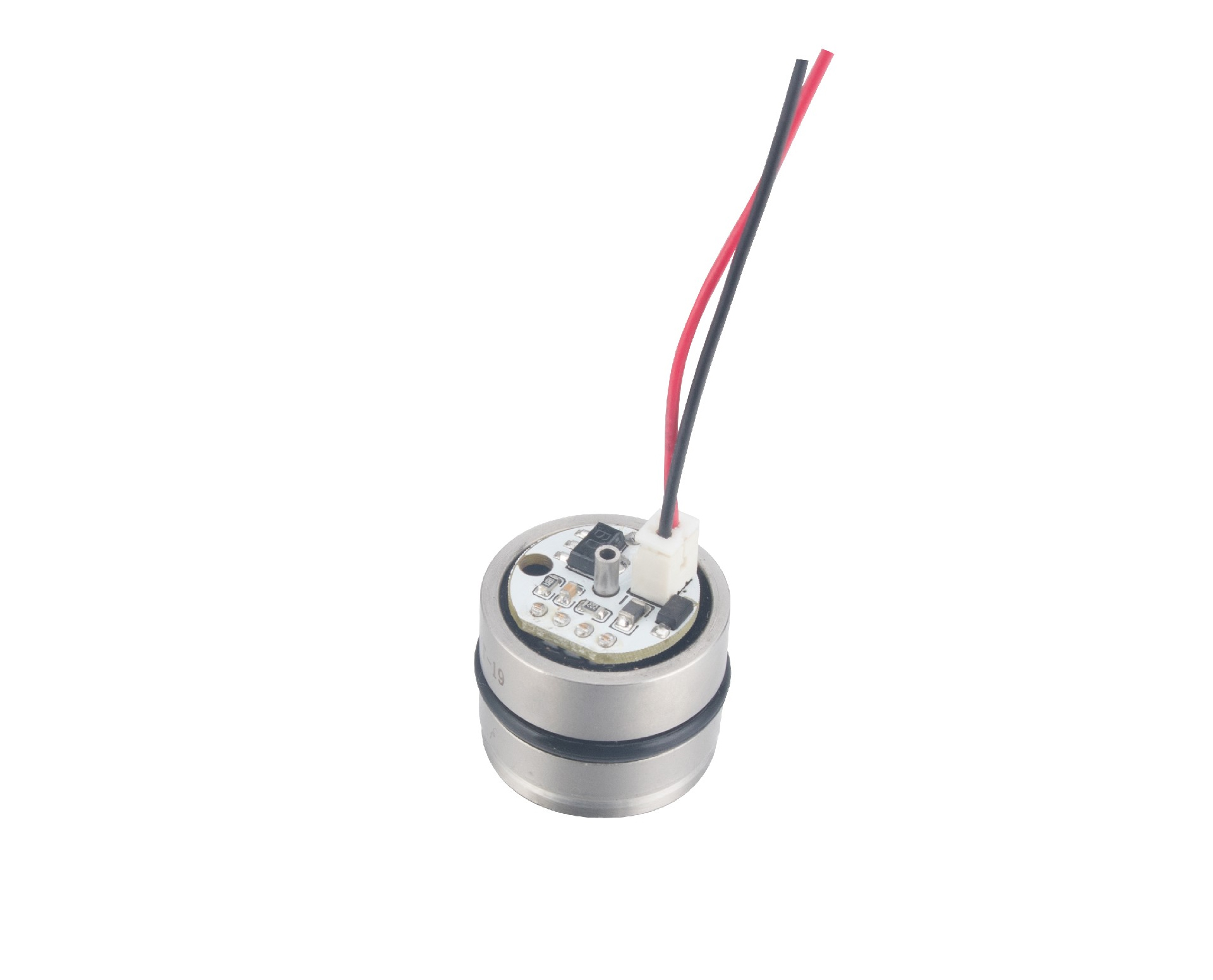

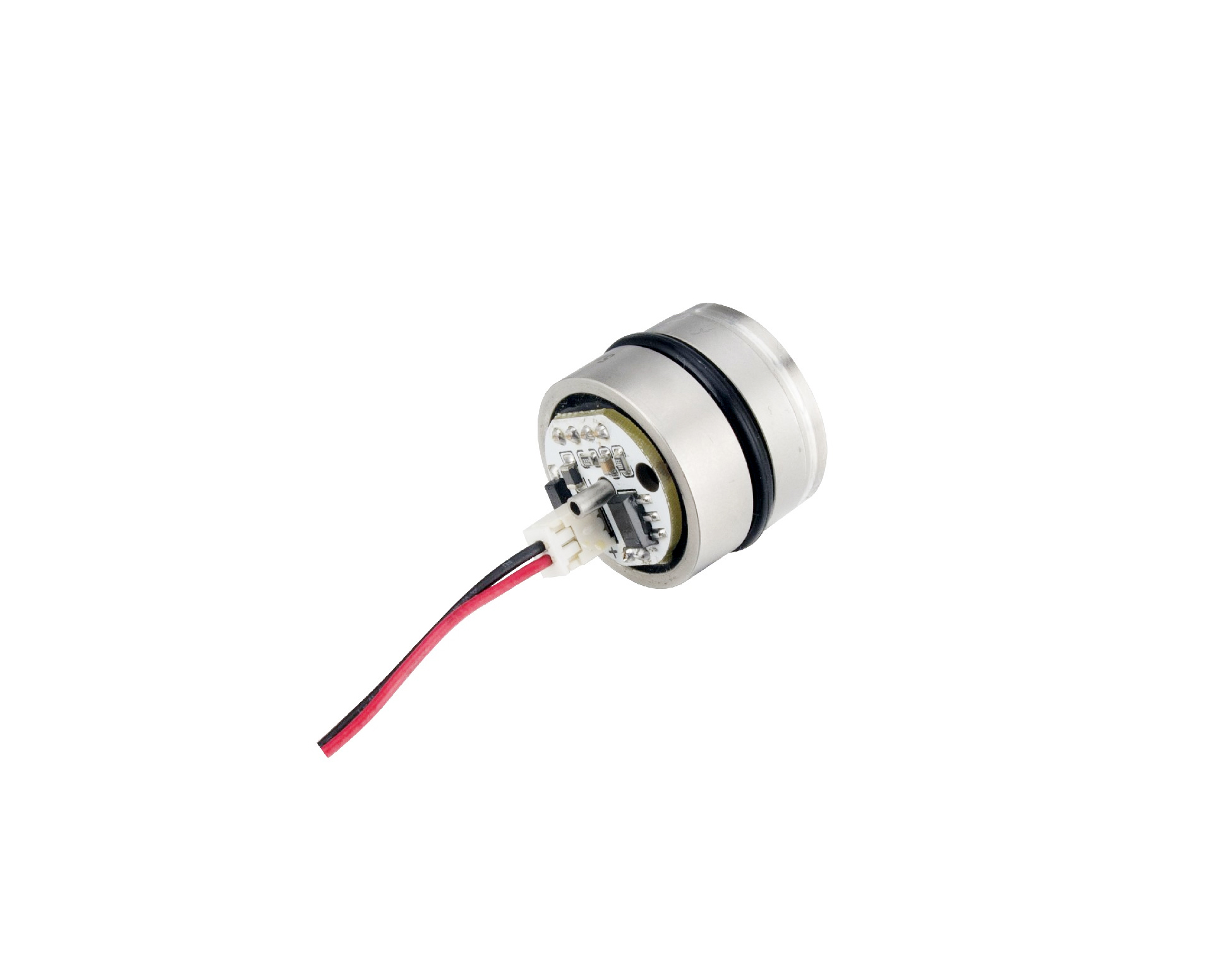

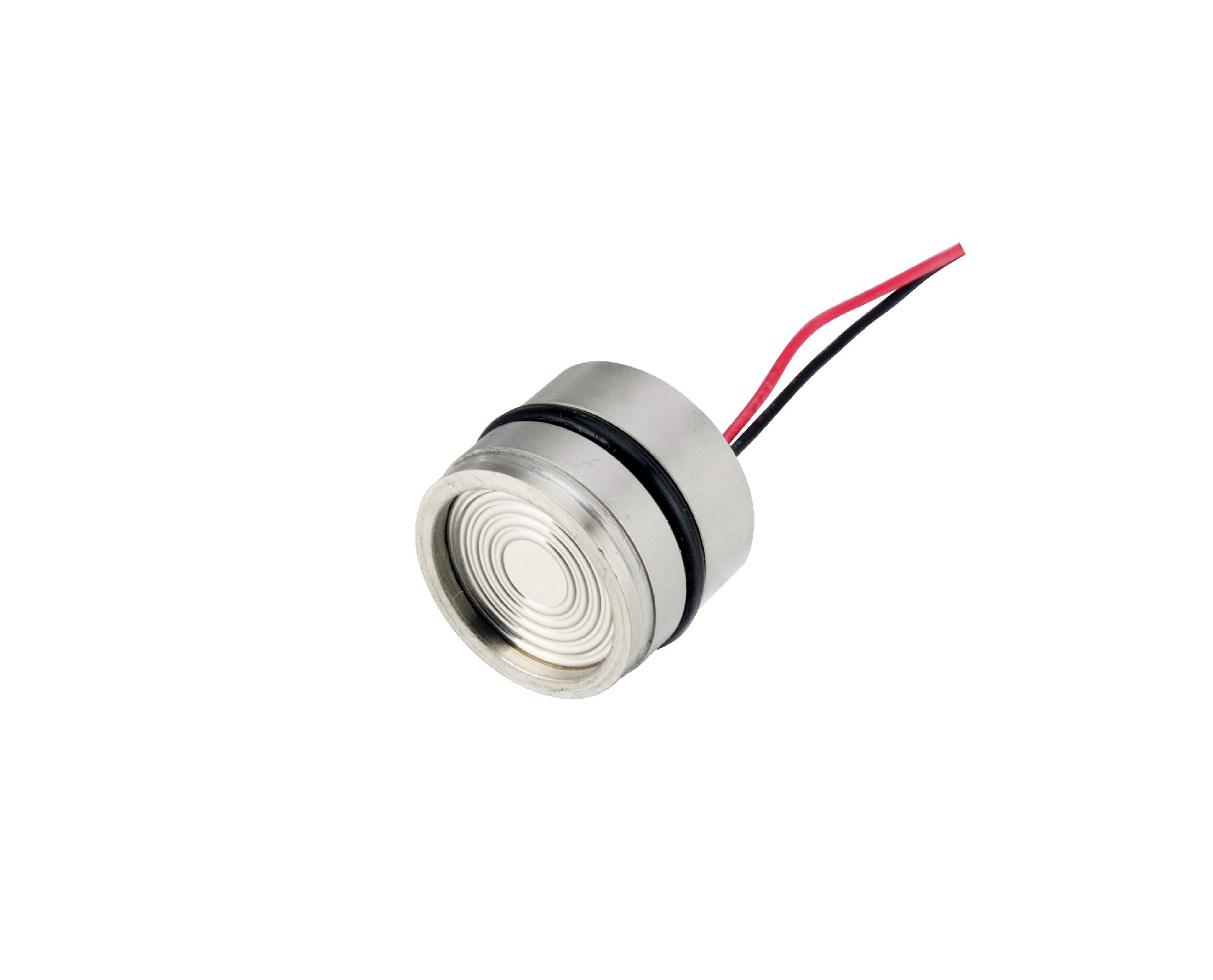

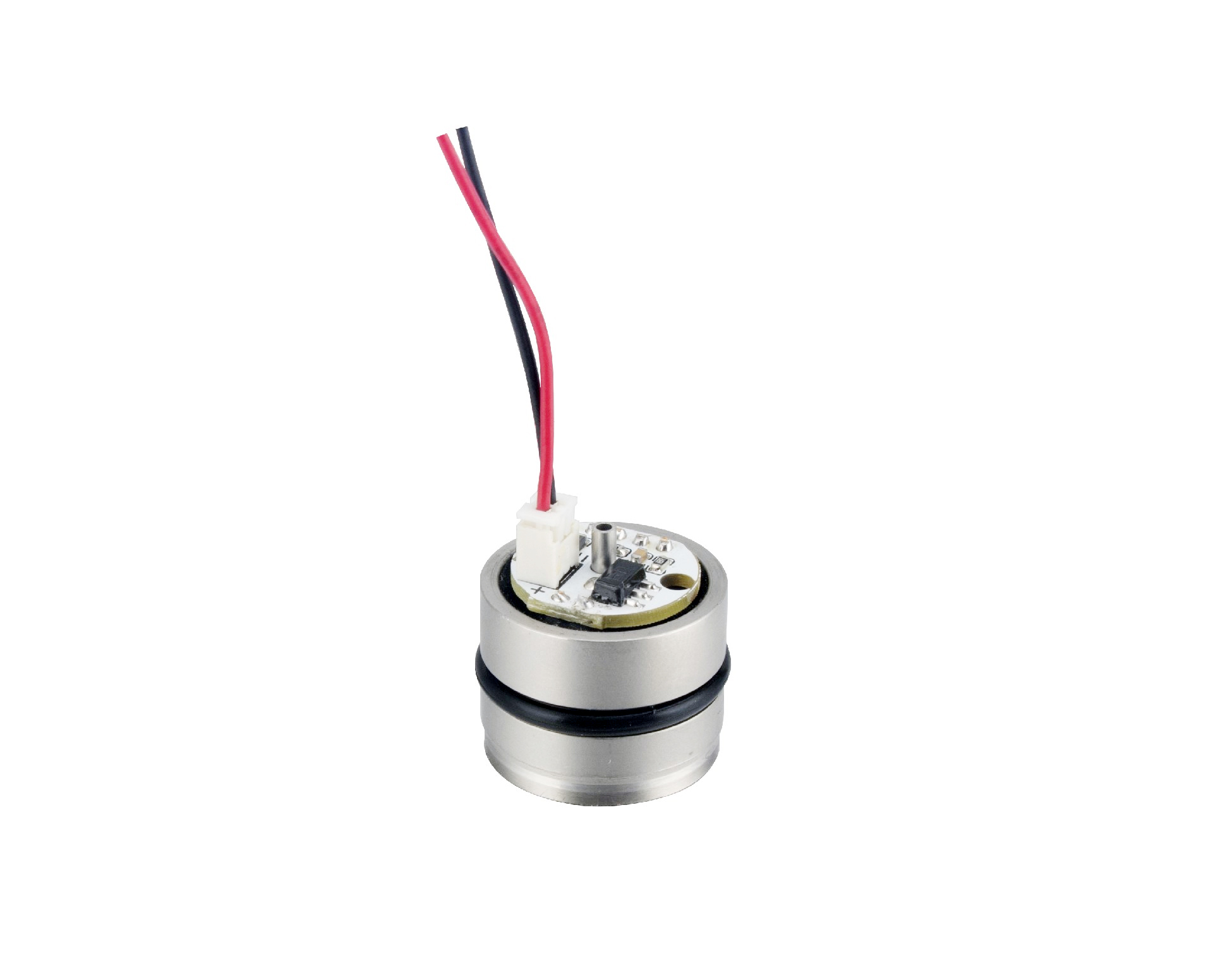

HP15M型壓力傳感器是一種采用316不銹鋼波紋膜片隔離的充油式OEM壓力敏感元件。芯片選用高穩定、高精度硅壓力芯片，應用成熟的生產工藝和高精度的生產檢驗設備，使產品具備了良好的穩定性，通過集成線路進行-20～80℃寬溫區溫度補償和非線性修正，直接輸出標準（4～20）mADC遠傳信號。該產品方便對接各種設備，組裝簡便，應用性強，可廣泛應用于各種流體壓力的檢測。

◆ 具有表壓、絕壓、密封壓形式

◆ 隔離式結構，適用于多種流體介質

◆ 標準Φ19mm傳感器通用尺寸

◆ 全不銹鋼316L材質

◆ 標準（4～20）mA輸出

◆ 精度高：0.25級常溫非線性精度，補償溫度范圍內0.5級綜合精度

◆ -20~80℃寬溫區補償

測量介質：對結構材料和氟橡膠兼容的液體或者氣體

測量范圍：0-30kPa~10MPa

輸出信號：4~20mADC

供電電壓：24VDC（10~30VDC）

過載壓力：150%FS

工作溫度：-40~100℃

補償溫度：-20~80℃

儲存溫度：-40~125℃

長期穩定性：±0.25%FS

振動：在10gRMS,20Hz～2000Hz條件下無變化

沖擊：100g,11ms

凈重：約30g

膜片材質：不銹鋼316L；

殼體材質：不銹鋼316L；

密封圈：丁腈橡膠

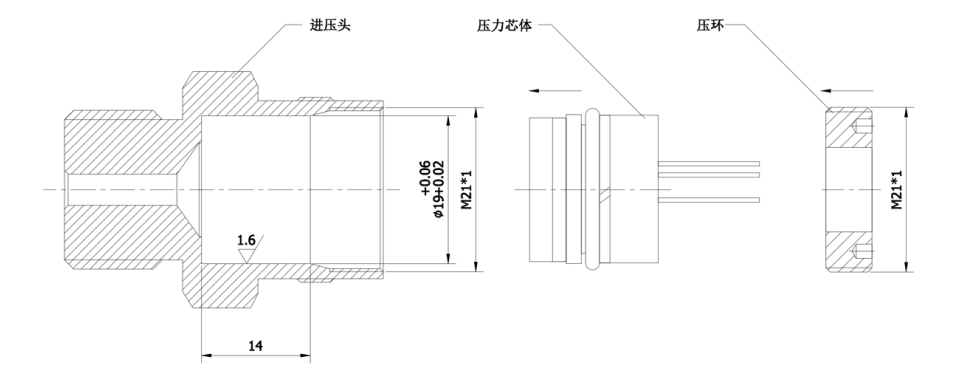

1、安裝時需要在”0〞型圈表面均勻涂抹少量的真空油脂。

2、沿腔體軸向方向均勻用力，將芯體推入腔體中，注意〞0〞型圈不能有任何破損。

3、芯體的膜片是壓力敏感部位，在使用過程中請勿用手指或硬物觸碰。

4、傳感器密封方式推薦為懸浮式密封結構，避免其端面壓緊密封
