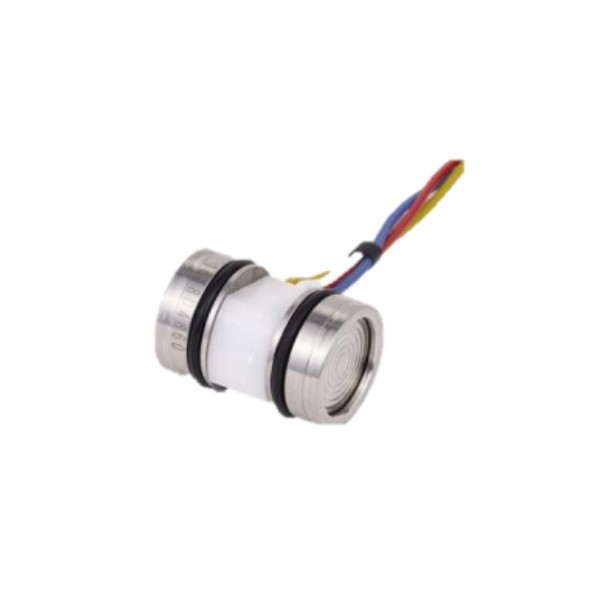

HP10D型硅壓阻式差壓芯體是制造壓力傳感器及壓力變送器的核心部件，作為一種高性能的壓力敏感元件。采用一體化結構，耐靜壓值高，穩定、可靠。HP10D芯體是將擴散硅壓力敏感芯片封裝到316L不銹鋼外殼中，外加壓力通過不銹鋼膜片、內部密封的硅油傳遞到敏感芯片上，敏感芯片不直接接觸被測介質，形成壓力測量的全固態結構，實現差壓的精確測量，因此該產品可應用于各種對差壓進行測量的場合，包括惡劣的腐蝕性介質環境。HP10D芯體采用 “O”型圈進行壓力密封,便于安裝。

◆ 恒流激勵

◆ 高可靠進口壓力芯片

◆ 寬溫度補償

◆ 補償板灌膠防潮保護

◆ Φ耐高靜壓

◆ 小體積

◆ 高性能、全固態、高可靠性

測量介質：所有與不銹鋼和氟橡膠兼容的液體和氣體

壓力類型：差壓

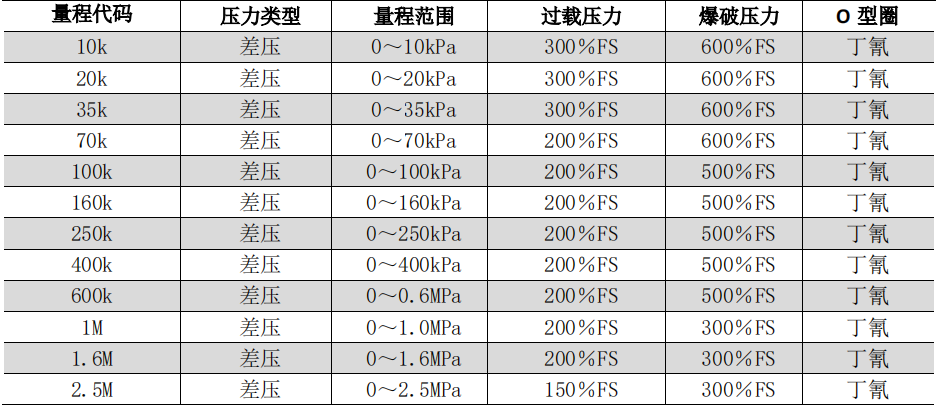

測量范圍：0～10kPa…2.5MPa

激勵：恒流供電，≤2mA

輸入阻抗：3KΩ～6KΩ

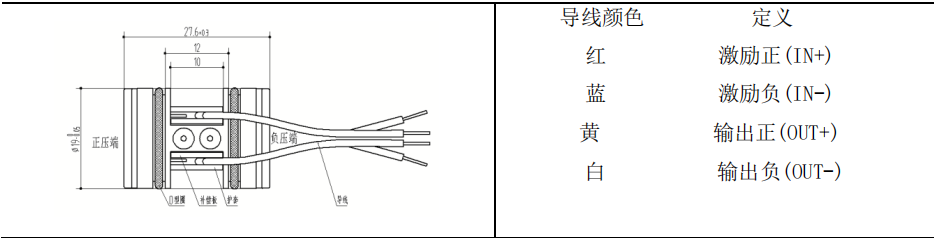

電氣連接：硅膠軟導線

補償溫度：-10℃～70℃

工作溫度：-40~125℃

儲存溫度：-40~125℃

絕緣電阻：≥200MΩ/250VDC

響應時間：≤1ms（上升到90%FS）

機械振動：20g（20~5000Hz）

沖擊：100g（10ms）

使用壽命：10*10₆（cycles)

膜片材質：不銹鋼316L；

殼體材質：不銹鋼316L；

灌注液體：硅油；

密封圈：丁腈或氟橡膠
